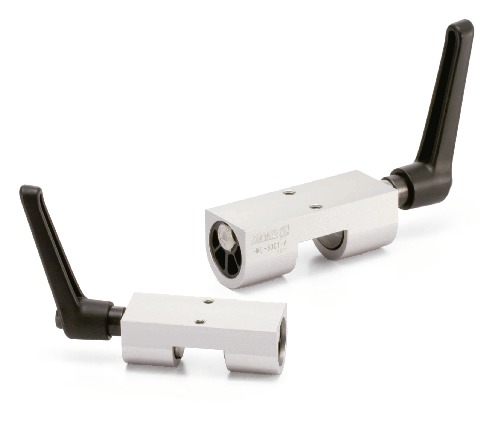

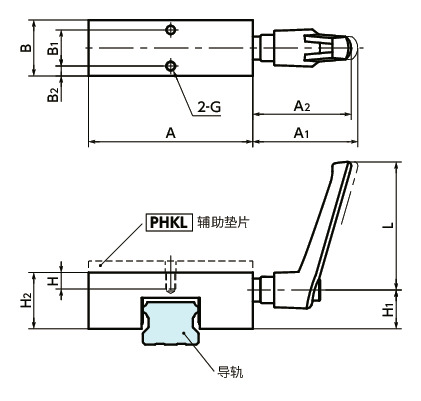

形状図
单位 : mm
| 型号 | A | A1 | A2 | B | B1 | B2 | G | L | H | H1 | H2 | 保持力 （N）＊1 |
紧固扭矩 （N・m） |
质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HKL-3001-A | 90 | 65.4 | 61.4 | 34 | 22 | 6 | M6 | 78 | 9 | 25.6 | 34.2 | 800 | 7 | 0.23 | CAD | 请求报价 |
＊1： 按照所示的紧固扭矩拧紧后的值。
●为使HKL的高度与线轨滑座的高度一致，可搭配辅助垫片PHKL。

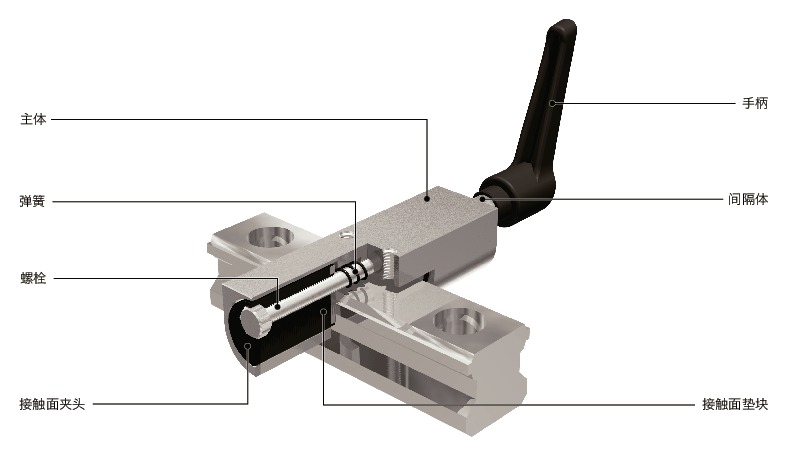

构造
材质、表面处理
| HKL | |
|---|---|
| 主体 | 相当于A6063 阳极氧化处理 |
| 弹簧 | 相当于SUP12 镀锌 |
| 螺栓 | 相当于SUS304 |
| 手柄 | 尼龙6(亚光黑) |
| 间隔体 | SUS304 |
| 接触面夹头 | 玻璃纤维增强尼龙6（黑） |
| 接触面垫块 | SUS304 |
规格
| 控制方式 | 手动 |
| 使用温度 | -10℃～50℃ |
| 适用导轨的公称尺寸 | ＃15～＃35 |
使用注意事项
如果过度旋松手柄，可能会导致接触面脱落。请注意不要过度旋松手柄。安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.5 |
| M5 | 5.5 |
| M6 | 9.5 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。

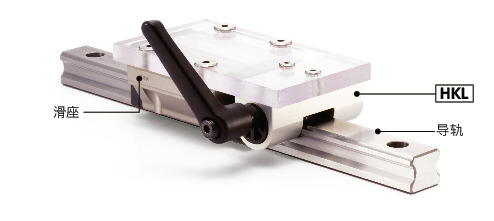

安装图
