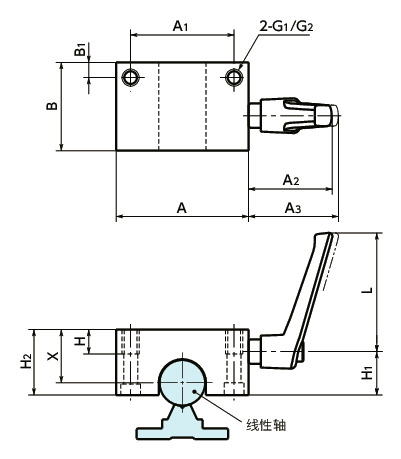

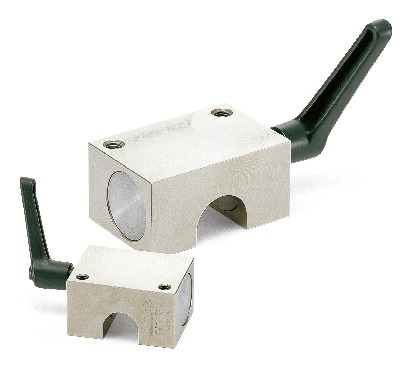

形状図
尺寸・CAD
单位 : mm
| 型号 | A | A1 | A2 | A3 | B | B1 | X | G1 | L | H | H1 | H2 | G2＊2 | 适合轴径 | 保持力 （N）＊1 |
紧固扭矩 （N・m） |
质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HKR-1200-A | 43 | 32 | 35.5 | 39 | 32 | 4.5 | 18 | M5 | 45 | 10 | 16 | 24 | M4 | 12 | 1200 | 5 | 0.26 | CAD | 请求报价 |
| HKR-1600-A | 53 | 40 | 35.5 | 39 | 38 | 5.5 | 22 | M6 | 45 | 12 | 19 | 29 | M5 | 16 | 1200 | 5 | 0.41 | CAD | 请求报价 |
| HKR-2000-A | 60 | 45 | 46.3 | 50.3 | 44 | 6.5 | 25 | M8 | 63 | 14 | 21.5 | 32 | M6 | 20 | 1200 | 7 | 0.55 | CAD | 请求报价 |
| HKR-2500-A | 78 | 60 | 46.3 | 50.3 | 52 | 9 | 30 | M10 | 63 | 16 | 25 | 38 | M8 | 25 | 1200 | 7 | 0.99 | CAD | 请求报价 |
| HKR-3000-A | 87 | 68 | 55.4 | 59.4 | 58 | 10 | 35 | M10 | 78 | 16 | 28.5 | 43 | M8 | 30 | 2000 | 12 | 1.5 | CAD | 请求报价 |
| HKR-4000-A | 108 | 86 | 66 | 70 | 68 | 11 | 45 | M12 | 92 | 20 | 34.5 | 53 | M10 | 40 | 2000 | 17 | 1.62 | CAD | 请求报价 |
| HKR-5000-A | 132 | 108 | 66 | 70 | 76 | 12 | 50 | M16 | 92 | 22 | 39.5 | 58 | M14 | 50 | 2000 | 17 | 2.28 | CAD | 请求报价 |
| HKR-6000-A | 157 | 132 | 66 | 70 | 76 | 12 | 60 | M16 | 92 | 22 | 45 | 68 | M14 | 60 | 2000 | 17 | 3.63 | CAD | 请求报价 |
＊1： 按照所示的紧固扭矩拧紧后的值。
＊2： 从下方固定时的螺纹公称直径。

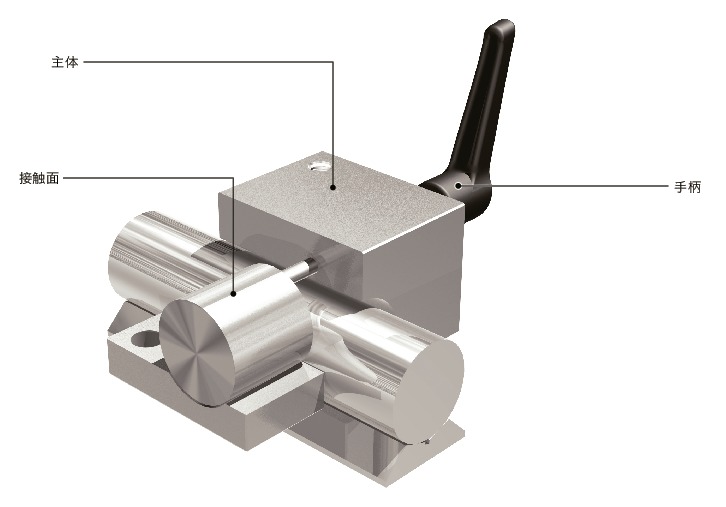

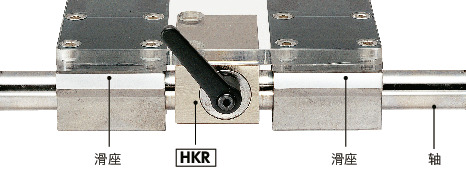

构造
材质、表面处理
| HKR | ||
|---|---|---|
| 适用轴的直径 | Φ12～Φ40 | Φ50～Φ60 |
| 主体 | 相当于SCr415 无电解镀镍 |
铝合金 阳极氧化处理 |
| 接触面 | 相当于S45C 无表面处理 |
相当于S45C 无表面处理 |
| 手柄 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
规格
| 控制方式 | 手动 |
| 使用温度 | -10℃～+70℃ |
| 适用轴的直径 | φ12mm～φ60mm |
| 适用轴的硬度 | 54HRC以上 |
| 适用轴的尺寸容许偏差 | -0.01mm～0mm |
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
| M12 | 79 |
| M14 | 125 |
| M16 | 195 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。
