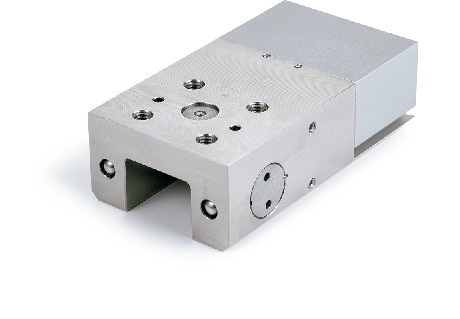

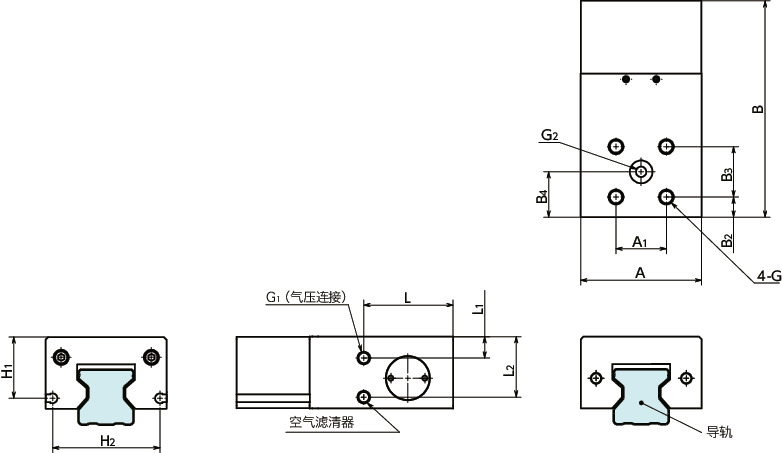

形状図
夹紧部的形状因型号而异。各型号的形状请确认CAD数据。
单位 : mm
| 型号 | 保持力（N） | A | A1 | B | B2 | B3 | G/深度 | G1 | L | L1 | L2 | 顶面气压连接 | 传感器槽 | 质量 （kg） |
CAD下载 | 请求报价 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B4 | G2 | H1 | H2 | |||||||||||||||
| LKPS-1501-AS2-A | 400 | 34 | 15 | 76 | 8.5 | 15 | M4/4.5 | M3 | 31.5 | 4.5 | 17 | 16 | M3 | 8.5 | 30.2 | 0.19 | CAD | 请求报价 |

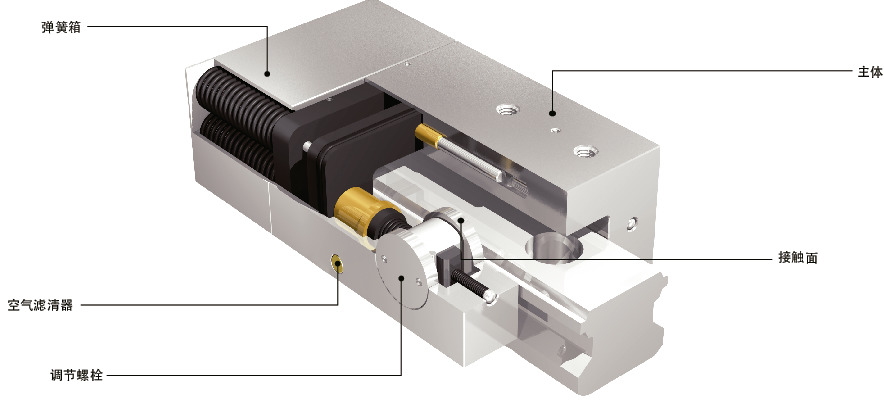

构造
材质、表面处理
| LKPS | |
|---|---|
| 主体 | 相当于SCr415 无电解镀镍 |
| 接触面 | 相当于SUJ2 |
| 调节螺栓 | 相当于SUJ2 |
| 弹簧箱 | 相当于A6082 阳极氧化处理 |
| 空气滤清器 | 黄铜 |
特点
- 细长型。
- 用于固定滑台、定位及防止振动。
-
为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧线性导轨。 - 设计小巧。
- 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。
-
LKPS中备有磁性传感器用的传感器槽。

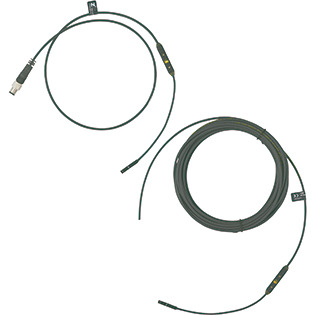

使用另售的磁性传感器MFS，可以在LED亮灯状态下确认夹紧、解除夹紧状态。
规格
| 控制方式 | 气压、常闭 |
| 开放压力 | 0.55MPa |
| 最高使用压力 | 0.65MPa |
| 响应时间 | max. 0.06s |
| 夹紧寿命＊1 | 500万次 |
| 使用温度 | -10℃～+70℃ |
| 适用导轨的公称尺寸 | ＃15～＃55 |
| 增压连接 | 不可 |
＊1： 仅供参考数值，并非保证数值。
使用注意事项
LKPS在出厂时在接触面间夹有间隔体。除了安装时，请勿取出该间隔体。如果在取出间隔体的状态下长期放置，可能会引起LKPS无法运作。
安装
| 螺纹公称直径＊1 | 紧固扭矩 （N・m） |
|---|---|
| M4 | 2.8 |
| M5 | 5.5 |
| M6 | 9.5 |
| M8 | 23 |
| M10 | 46 |
＊1： 请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项、设计中的注意事项、安装步骤。 ⇒请事先确认安全注意事项⇒设计中的注意事项⇒安装步骤
安装图
配管
| 导轨公称尺寸 | 螺纹公称直径 | 空气消耗量＊1 （ℓ/周期（ANR）） |
|---|---|---|
| ＃15 | M3 | 0.023 |
| ＃20 | M3 | 0.037 |
| ＃25 | M5 | 0.054 |
| ＃30 | M5 | 0.095 |
| ＃35 | M5 | 0.130 |
| ＃45 | M5 | 0.246 |
| ＃55 | M5 | 0.334 |
＊1： 压力为0.6MPa时的值。
故障诊断
| 不良 | 原因 | 推测原因 | 解决对策 |
|---|---|---|---|
| 夹紧器无法夹紧/夹紧力不足 | 工作压力不足 | 设定的工作压力太小 | 请根据产品页中指定的值设定最低使用压力。 |
| 漏气（油）、阻塞、配管中途堵住、压力供给部故障等 | 请对配管、夹紧器、压力供给部进行确认。 | ||
| 相对于应用的工作压力不充分 | 请使用提高工作压力或降低开放压力的夹紧器（特殊产品）。或请进行咨询。 | ||
| 响应时间过长/夹紧器延迟打开 | 空气供给不足 | 气阀过小 | 请选用流量大的阀。 |
| 气阀与夹紧器间的配管过长 | 请更换或清洁空气滤清器（NBK不单独销售空气滤清器）。 | ||
| 排气量不充分 | 快速排气阀或空气滤清器堵塞 | 请确认快速排气阀与空气滤清器的开口部是否堵塞，必要时将空气滤清器移动至相反侧。 | |
| 快速排气阀或空气滤清器阻塞 | 请更换或清洁空气滤清器（NBK不单独销售空气滤清器）。 | ||
| 气阀与夹紧器间的配管过长 | 请将气阀与夹紧器间的配管设置为最短。 | ||
| 有时能听见漏气的声音 | 从主体外侧泄漏 | 内部密封圈位置出现错位 | 请在5秒以内将夹紧器开闭20次以上。 |
| 从气压连接处泄漏 | 气压连接不牢固/配管品质不良 | 请确认气压连接和配管，必要时予以更换。 | |
| 零件磨损 | 夹紧器寿命已到 | 请更换夹紧器。 | |
| 保持力、保持扭矩不足 | 使用的夹紧器不适合轨道 | 夹紧器与轨道的尺寸公差不匹配 | 请通过NBK网站的选型指南确认夹紧器和轨道是否匹配。 |
| 安装位置没有足够的刚性 | 夹紧器的整个安装面必须与具备足够刚性的工作台、基座等接触。 | ||
| 夹紧器变形 | 安装螺丝松动、强度等级不正确 | 请确认技术数据。 |
