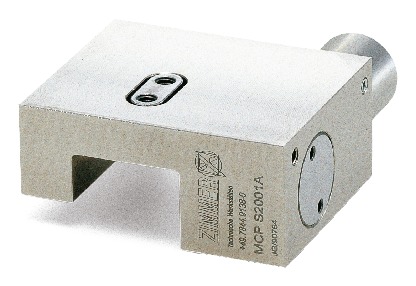

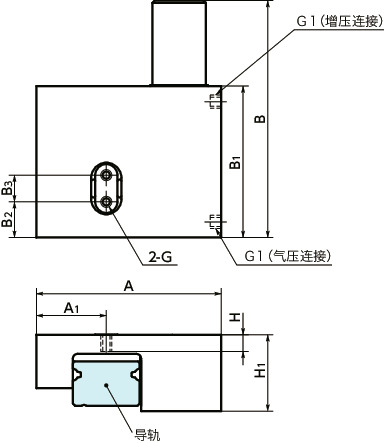

形状図
单位 : mm
| 型号 | A | A1 | B | B1 | B2 | B3 | G | G1 | H | H1 | 保持力（N） 标准/增压连接＊1 |
质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MCPS-2001-A | 48.7 | 19.7 | 60 | 41 | 10.5 | 8 | M4 | M3 | 6.2 | 23 | 400/700 | 0.23 | CAD | 请求报价 |
＊1： 增压连接的保持力是压力为0.6MPa时的值。

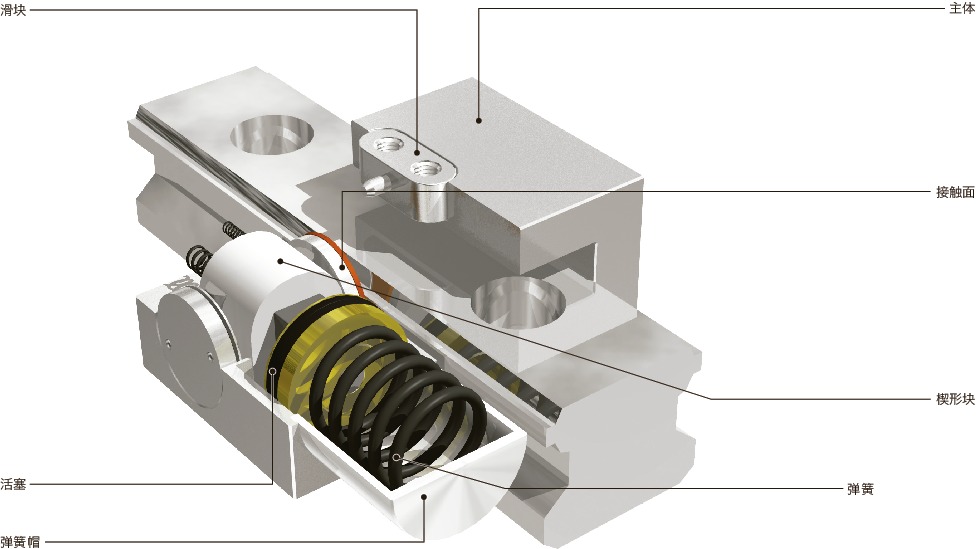

构造
特点
- 微型线性导轨用。
- 用于固定滑台、定位及防止振动。
-
为常闭（Normally Closed）型。
供给气压时：解除夹紧。
排出气压时：借助弹簧的作用力夹紧线性导轨。
增压连接
“增压连接”是指在弹簧保持力的基础上增加空气压力产生的保持力，从而增大保持力的连接方法。增压连接的连接方法
- 拆除空气滤清器。
- 装上管接头、软管和电磁阀。
- 开始供气。
- 启动电磁阀，确认库浪霸的开闭状况。
使用注意事项

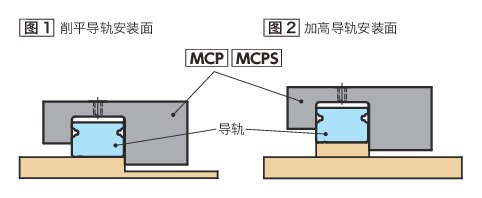

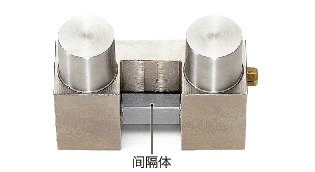

MCPS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MCPS无法运作。
