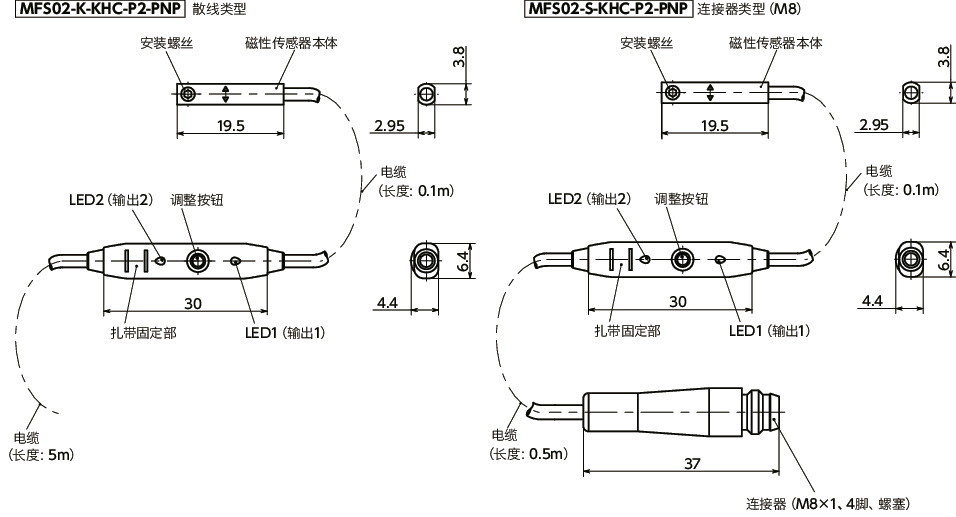

形状図
单位 : mm
| 型号 | 形状 | 质量 （g） |
请求报价 |
|---|---|---|---|
| MFS02-S-KHC-P2-PNP | 连接器类型(M8) | 24 | 请求报价 |
规格
| MFS | ||
|---|---|---|
| 电缆出线方向 | 直型 | |
| 配线方式 | 直流4线式 | |
| 输出方式 | PNP、NO输出 | |
| 动作电压 | DC12V～30V | |
| 额定动作电压 | DC24V | |
| 内部电压下降 | 2.2V以下 | |
| 消耗电流 | 15mA以下 | |
| 负荷电流 | 100mA以下 | |
| 电缆部被覆 | 材质 | PUR |
| 外径 | 2.5mm | |
| 电缆部导体 | 线数 | 4 |
| 截面积 | 0.08mm2 | |
| 电缆部最小弯曲半径 | 固定使用时 | 7.5mm |
| 重复使用时 | 12.5mm | |
| 使用温度 | -20℃～+75℃ | |
| IP保护等级 | IP67 | |
| 标准 | CE标志 | |
特点
- 与导轨库浪霸RBPSLKPSLBPS( RBPSLKPSLBPS )组合使用的磁性传感器。在LED亮灯状态下显示RBPSLKPSLBPS]的夹紧、解除夹紧状态。
- 可以使用1个磁性传感器检测夹紧、解除夹紧两种状态。
- 使用电缆拖链＊1对应的活动电缆。
-
所有产品均附带安装用螺丝和六角扳手。
＊1： 电缆拖链是株式会社椿本链条的商标。

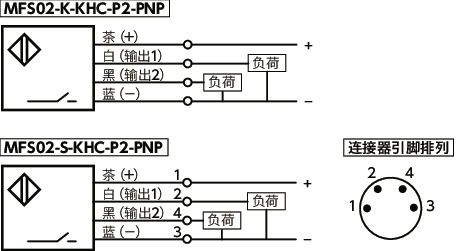

输入输出电路
