Nabeya Bi-tech

  • 导轨钳制器®

导轨库浪霸用辅助垫片

Adapting Plate

PHK

安全注意事项术语说明安装与维护试验数据故障诊断

符号RoHS指令

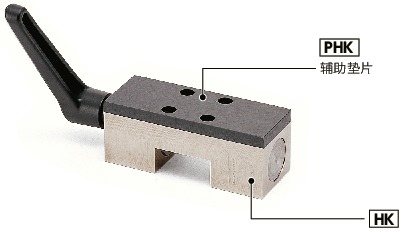

PHK导轨库浪霸用辅助垫片

形状図

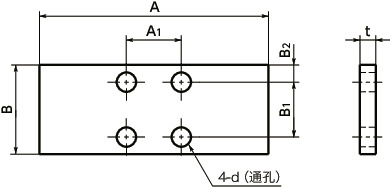

PHK导轨库浪霸用辅助垫片寸法図

尺寸・CAD

单位 : mm

型号 A A1 B B1 B2 d（通孔） 适用螺纹尺寸 t 质量
（kg）		 CAD下载 请求报价
PHK-15-2 47 17 24 17 3.5 M4 2 0.02 CAD 请求报价
PHK-15-3 47 17 24 17 3.5 M4 3 0.03 CAD 请求报价
PHK-15-4 47 17 24 17 3.5 M4 4 0.04 CAD 请求报价
PHK-15-6 47 17 24 17 3.5 M4 6 0.06 CAD 请求报价
PHK-20-1 60 15 24 15 4.5 M5 1 0.02 CAD 请求报价
PHK-20-2 60 15 24 15 4.5 M5 2 0.03 CAD 请求报价
PHK-20-4 60 15 24 15 4.5 M5 4 0.05 CAD 请求报价
PHK-25-2 70 20 30 20 5 M6 2 0.04 CAD 请求报价
PHK-25-4 70 20 30 20 5 M6 4 0.07 CAD 请求报价
PHK-25-6 70 20 30 20 5 M6 6 0.1 CAD 请求报价
PHK-25-8 70 20 30 20 5 M6 8 0.13 CAD 请求报价
PHK-30-2 90 22 39 22 8.5 M6 2 0.05 CAD 请求报价
PHK-30-3 90 22 39 22 8.5 M6 3 0.08 CAD 请求报价
PHK-30-4 90 22 39 22 8.5 M6 4 0.11 CAD 请求报价
PHK-30-5 90 22 39 22 8.5 M6 5 0.13 CAD 请求报价
PHK-45-2 120 26 44 26 9 M10 2 0.08 CAD 请求报价
PHK-45-6 120 26 44 26 9 M10 6 0.24 CAD 请求报价
PHK-45-8 120 26 44 26 9 M10 8 0.31 CAD 请求报价
PHK-45-10 120 26 44 26 9 M10 10 0.39 CAD 请求报价
PHK-45-12 120 26 44 26 9 M10 12 0.47 CAD 请求报价
PHK-45-18 120 26 44 26 9 M10 18 0.24 CAD 请求报价
PHK-55-4 140 30 49 30 9.5 M14 4 0.2 CAD 请求报价
PHK-55-7 140 30 49 30 9.5 M14 7 0.39 CAD 请求报价
PHK-55-10 140 30 49 30 9.5 M14 10 0.49 CAD 请求报价
PHK-55-14 140 30 49 30 9.5 M14 14 0.49 CAD 请求报价
PHK-55-17 140 30 49 30 9.5 M14 17 0.39 CAD 请求报价
PHK-65-10 160 35 64 35 14.5 M16 10 0.78 CAD 请求报价

材质、表面处理

PHK
辅助垫片 相当于SS330
黑色氧化膜处理

特点

  • 用于使MKMKSHK的高度与线轨滑座的高度一致的辅助垫片。
  • 根据MKMKSHK与线性导轨的组合，有时需要使用辅助垫片。请确认选型表。
