形状図
尺寸・CAD
单位 : mm
| 型号 | A | B | B1 | B2 | d | t | 质量 (kg) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| PHKL-15-2 | 47 | 20 | 12 | 4 | 4 | 2 | 0.01 | CAD | 请求报价 |
| PHKL-15-4 | 47 | 20 | 12 | 4 | 4 | 4 | 0.01 | CAD | 请求报价 |
| PHKL-15-6 | 47 | 20 | 12 | 4 | 4 | 6 | 0.02 | CAD | 请求报价 |
| PHKL-20-2 | 63 | 24 | 15 | 4.5 | 5 | 2 | 0.01 | CAD | 请求报价 |
| PHKL-20-4 | 63 | 24 | 15 | 4.5 | 5 | 4 | 0.02 | CAD | 请求报价 |
| PHKL-25-2 | 70 | 28 | 20 | 4 | 5 | 2 | 0.02 | CAD | 请求报价 |
| PHKL-25-4 | 70 | 28 | 20 | 4 | 5 | 4 | 0.03 | CAD | 请求报价 |
| PHKL-25-6 | 70 | 28 | 20 | 4 | 5 | 6 | 0.04 | CAD | 请求报价 |
| PHKL-25-8 | 70 | 28 | 20 | 4 | 5 | 8 | 0.05 | CAD | 请求报价 |
| PHKL-30-3 | 90 | 34 | 22 | 6 | 6 | 3 | 0.03 | CAD | 请求报价 |
| PHKL-30-6 | 90 | 34 | 22 | 6 | 6 | 6 | 0.05 | CAD | 请求报价 |
| PHKL-35-4 | 100 | 34 | 22 | 6 | 6 | 4 | 0.04 | CAD | 请求报价 |
| PHKL-35-7 | 100 | 34 | 22 | 6 | 6 | 7 | 0.07 | CAD | 请求报价 |
| PHKL-35-11 | 100 | 34 | 22 | 6 | 6 | 11 | 0.1 | CAD | 请求报价 |
| PHKL-35-14 | 100 | 34 | 22 | 6 | 6 | 14 | 0.13 | CAD | 请求报价 |
材质、表面处理
| PHKL | |
|---|---|
| 辅助垫片 | A5052 阳极氧化处理 |

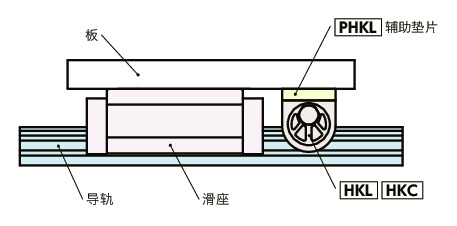

使用例
通过使用PHKL，可使HKLHKC的高度与线轨滑座的高度一致。
特点

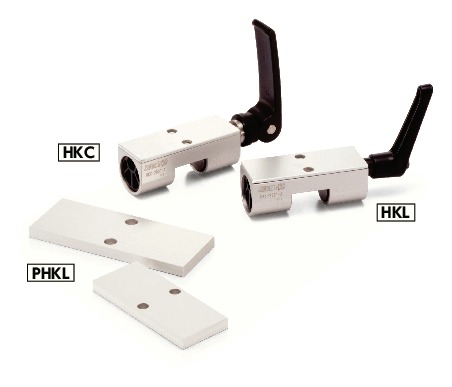

- 用于使HKLHKC的高度与线轨滑座的高度一致的辅助垫片。
- 根据HKLHKC与线性导轨的组合，有时需要使用辅助垫片。请确认选型表。
