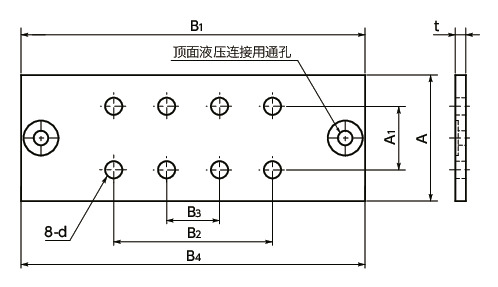

形状図
尺寸・CAD
| 型号 | A | A1 | B1 | B2 | B3 | B4 | d（通孔） 适用螺纹尺寸 | t | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLBH-25-4 | 47.6 | 24 | 130 | 60 | 20 | 115 | M6 | 4 | 0.18 | CAD | 请求报价 |
| PLBH-30-3 | 59.5 | 28 | 180 | 111 | 37 | 165 | M8 | 3 | 0.24 | CAD | 请求报价 |
| PLBH-35-7 | 69.5 | 32 | 190 | 120 | 40 | 175 | M8 | 7 | 0.69 | CAD | 请求报价 |
| PLBH-45-10 | 85.6 | 44 | 210 | 130 | 44 | 195 | M10 | 10 | 1.4 | CAD | 请求报价 |
| PLBH-55-10 | 99.5 | 50 | 256 | 154 | 60 | 238 | M10 | 10 | 2 | CAD | 请求报价 |
| PLBH-65-10 | 125.5 | 50 | 276 | 180 | 60 | 258 | M10 | 10 | 2.7 | CAD | 请求报价 |
材质、表面处理
| PLBH | |
|---|---|
| 主体 | S235JR |
| O型圈 | FKM |
| 切割环 | 16MnCrSPb5 |
特点

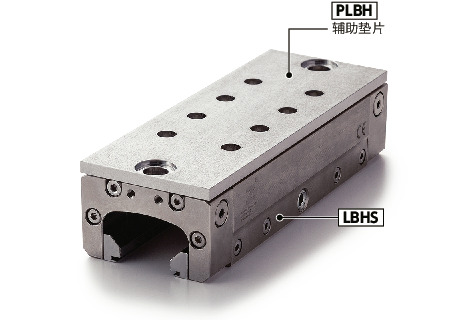

- 用于使LBHS的高度与线轨滑座的高度一致的辅助垫片。
- 根据LBHS与线性导轨的组合，有时需要使用辅助垫片。请确认选型表。
