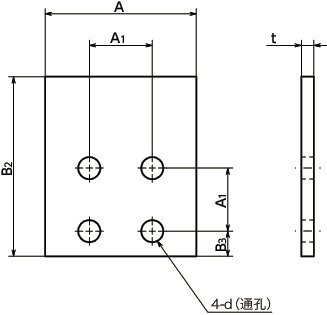

形状図
尺寸・CAD
单位 : mm
| 型号 | A | A1 | B2 | B3 | t | d（通孔） 适用螺纹尺寸 | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| PLK-15-4 | 34 | 15 | 49 | 8.5 | 4 | M4 | 0.06 | CAD | 请求报价 |
| PLK-20-2 | 44 | 20 | 52 | 7 | 2 | M5 | 0.04 | CAD | 请求报价 |
| PLK-25-2 | 48 | 20 | 57 | 8 | 2 | M6 | 0.05 | CAD | 请求报价 |
| PLK-25-4 | 48 | 20 | 57 | 8 | 4 | M6 | 0.09 | CAD | 请求报价 |
| PLK-25-6 | 48 | 20 | 57 | 8 | 6 | M6 | 0.13 | CAD | 请求报价 |
| PLK-30-3 | 60 | 22 | 66.5 | 8.5 | 3 | M8 | 0.08 | CAD | 请求报价 |
| PLK-30-5 | 60 | 22 | 66.5 | 8.5 | 5 | M8 | 0.15 | CAD | 请求报价 |
| PLK-35-7 | 70 | 24 | 68.5 | 7.5 | 7 | M8 | 0.25 | CAD | 请求报价 |
| PLK-45-10 | 86 | 26 | 78 | 11 | 10 | M10 | 0.54 | CAD | 请求报价 |
| PLK-45-13 | 86 | 26 | 78 | 11 | 13 | M10 | 0.65 | CAD | 请求报价 |
| PLK-55-3 | 100 | 30 | 78 | 9 | 3 | M10 | 0.18 | CAD | 请求报价 |
| PLK-55-5 | 100 | 30 | 78 | 9 | 5 | M10 | 0.3 | CAD | 请求报价 |
| PLK-55-13 | 100 | 30 | 78 | 9 | 13 | M10 | 0.76 | CAD | 请求报价 |
材质、表面处理
| PLK | |
|---|---|
| 辅助垫片 | 相当于SS330 黑色氧化膜处理 |
特点

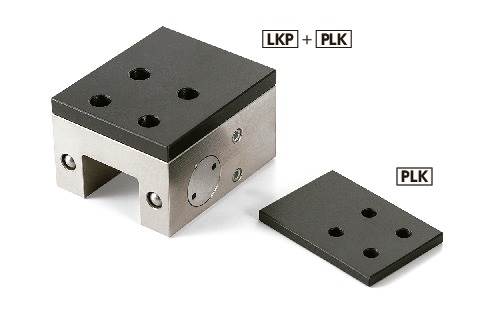

- 用于使LKPLKPSLBPS的高度与线轨滑座的高度一致的辅助垫片。
- 根据LKPLKPSLBPS与线性导轨的组合，有时需要使用辅助垫片。
