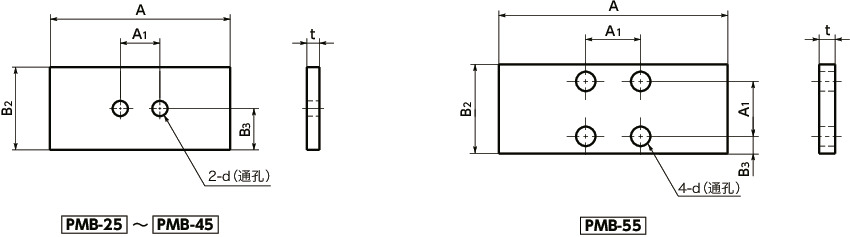

形状図
尺寸・CAD
单位 : mm
| 型号 | A | A1 | B2 | B3 | d（通孔） 适用螺纹尺寸 | t | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| PMB-15-4 | 61 | 15 | 44 | 22 | M5 | 4 | 0.09 | CAD | 请求报价 |
| PMB-20-2 | 66 | 20 | 44 | 22 | M6 | 2 | 0.05 | CAD | 请求报价 |
| PMB-20-4 | 66 | 20 | 44 | 22 | M6 | 4 | 0.09 | CAD | 请求报价 |
| PMB-25-1 | 75 | 20 | 44 | 22 | M6 | 1 | 0.03 | CAD | 请求报价 |
| PMB-25-2 | 75 | 20 | 44 | 22 | M6 | 2 | 0.06 | CAD | 请求报价 |
| PMB-25-3 | 75 | 20 | 44 | 22 | M6 | 3 | 0.08 | CAD | 请求报价 |
| PMB-25-4 | 75 | 20 | 44 | 22 | M6 | 4 | 0.11 | CAD | 请求报价 |
| PMB-25-5 | 75 | 20 | 44 | 22 | M6 | 5 | 0.15 | CAD | 请求报价 |
| PMB-25-7 | 75 | 20 | 44 | 22 | M6 | 7 | 0.11 | CAD | 请求报价 |
| PMB-30-3 | 90 | 22 | 47 | 23 | M8 | 3 | 0.1 | CAD | 请求报价 |
| PMB-35-1-5 | 100 | 24 | 46.5 | 24.5 | M8 | 2 | 0.06 | CAD | 请求报价 |
| PMB-35-2 | 100 | 24 | 46 | 24.5 | M8 | 2 | 0.08 | CAD | 请求报价 |
| PMB-35-4 | 100 | 24 | 46 | 24.5 | M8 | 4 | 0.15 | CAD | 请求报价 |
| PMB-35-7 | 100 | 24 | 46 | 24.5 | M8 | 7 | 0.25 | CAD | 请求报价 |
| PMB-35-9 | 100 | 24 | 46 | 24.5 | M8 | 9 | 0.32 | CAD | 请求报价 |
| PMB-35-11 | 100 | 24 | 46 | 24.5 | M8 | 11 | 0.39 | CAD | 请求报价 |
| PMB-45-3 | 120 | 26 | 49 | 24.5 | M10 | 3 | 0.14 | CAD | 请求报价 |
| PMB-45-8 | 120 | 26 | 49 | 24.5 | M10 | 8 | 0.36 | CAD | 请求报价 |
| PMB-45-10 | 120 | 26 | 49 | 24.5 | M10 | 10 | 0.45 | CAD | 请求报价 |
| PMB-45-18 | 120 | 26 | 49 | 24.5 | M10 | 18 | 0.81 | CAD | 请求报价 |
| PMB-55-3 | 140 | 38 | 62 | 12 | M10 | 3 | 0.2 | CAD | 请求报价 |
| PMB-55-4 | 140 | 38 | 62 | 12 | M10 | 4 | 0.27 | CAD | 请求报价 |
| PMB-55-10 | 140 | 38 | 62 | 12 | M10 | 10 | 0.66 | CAD | 请求报价 |
| PMB-55-13 | 140 | 38 | 62 | 12 | M10 | 13 | 0.87 | CAD | 请求报价 |
| PMB-55-14 | 140 | 38 | 62 | 12 | M10 | 14 | 0.93 | CAD | 请求报价 |
材质、表面处理
| PMB | |
|---|---|
| 辅助垫片 | 相当于SS330 黑色氧化膜处理 |
特点

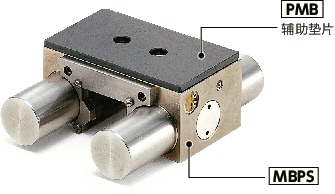

- 用于使MBPS的高度与线轨滑座的高度一致的辅助垫片。
- 根据MBPS与线性导轨的组合，有时需要使用辅助垫片。请确认选型表。
