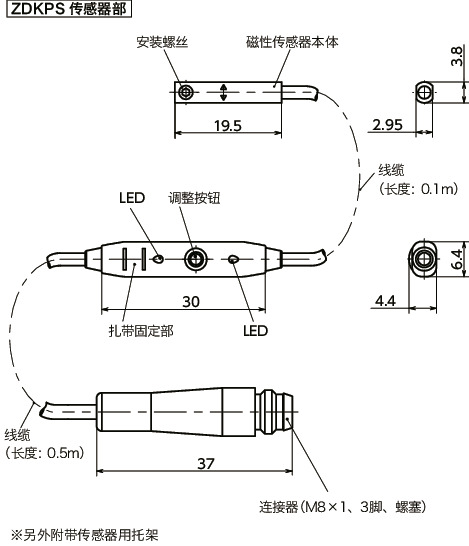

形状図
规格
| ZDKPS | ||
|---|---|---|
| 线缆出线方向 | 直型 | |
| 配线方式 | 直流3线式 | |
| 输出方式 | PNP、NO输出 | |
| 动作电压 | DC12V～30V | |
| 额定动作电压 | DC24V | |
| 内部电压下降 | 2.2V以下 | |
| 消耗电流 | 15mA以下 | |
| 负荷电流 | 100mA以下 | |
| 线缆部被覆 | 材质 | PUR |
| 外径 | 2.5mm | |
| 线缆部导体 | 线数 | 3 |
| 截面积 | 0.09mm2 | |
| 线缆部最小弯曲半径 | 固定使用时 | 7.5mm |
| 重复使用时 | 12.5mm | |
| 使用温度 | -20℃～75℃ | |
| IP保护等级 | IP67 | |
| 标准 | CE标志 | |
特点

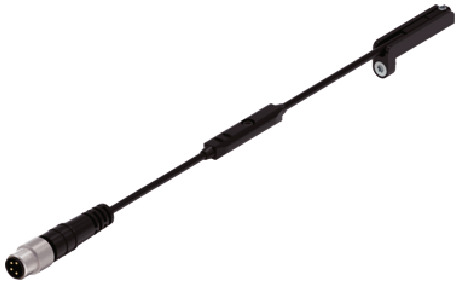

- 与DKPS组合使用的磁性传感器。通过LED亮灯状态显示DKPS的夹紧、解除夹紧状态。DKPS
- 使用线缆拖链＊1对应的活动线缆。
- 附带安装用螺丝和六角扳手。
＊1： 线缆拖链是株式会社椿本链条的商标。

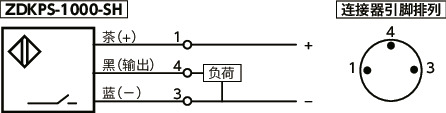

输入输出电路
ZDKPS的设定方法
- 请将ZDKPS插入至DKPS的传感器槽底，用附带的六角扳手固定安装螺丝。
（最大紧固扭矩：0.1N・m） - 请将DKPS安装到轴上，设为想要的LED（输出）状态（夹紧或解除夹紧＊1）。
- 请持续按下调整按钮，直到LED闪烁。LED闪烁后，松开调整按钮，LED的设定完成。
- 进行夹紧、解除夹紧动作，确认LED正确亮灯，设定完成。LED没有正确亮灯时，请重新调整设定。
＊1： DKPS的夹紧、解除夹紧动作请确认安装步骤。⇒安装步骤
