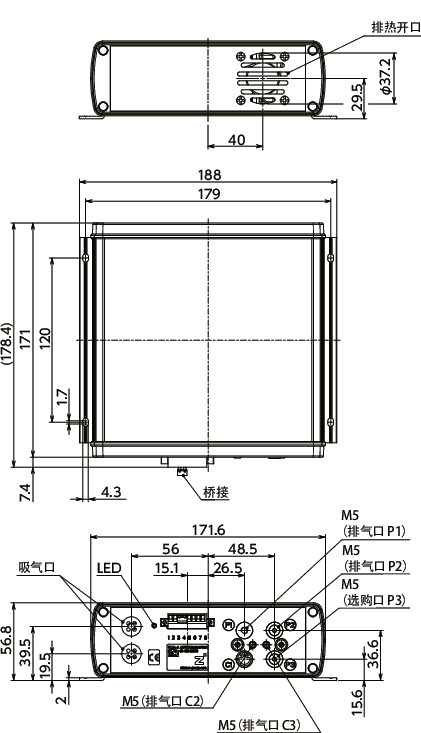

形状図
尺寸・CAD
| 型号 | 质量 （kg） |
CAD下载 | 请求报价 |
|---|---|---|---|
| AEPN-1100-00-A | 3.5 | CAD | 请求报价 |
特点
- 轻量、小型压缩机。
- AEPN主机中内置控制器，可以省布线、省空间安装。
- 可以安装在气压设备周边，即使在没有自动输送车和空气源的环境下也可以提供压缩空气。
- 采用双系统排气口。可以独立控制。
- 排气压力可以进行2档调节。可以根据用途设定压力范围，驱动时可以抑制产生的能量。
- 当排气压力下降到下限值时，自动重新调整压力。保持气压设备所需的工作压力。
- 可以反馈主机的运行状况。输出供给压力信号和状态信号。

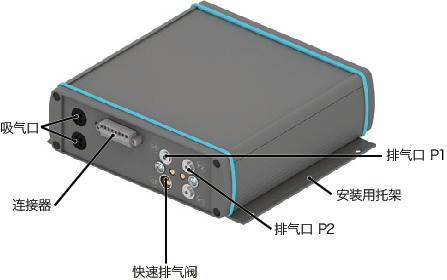

构造

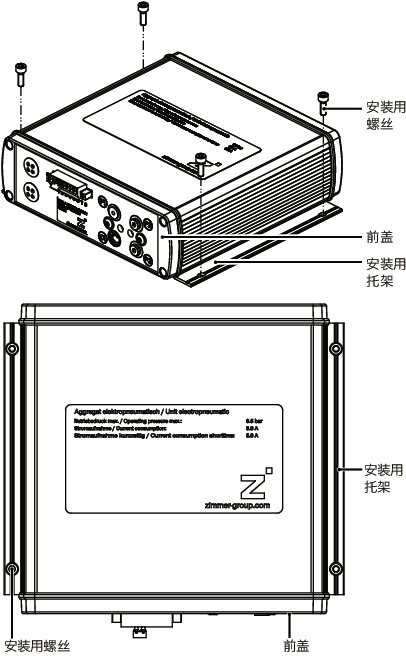

安装
安装螺丝＊1请使用M4螺丝。水平方向安装时，安装支架应朝下，垂直方向安装时，前盖应朝下。
＊1： 不附带安装用螺丝。
规格
| 控制方式 | 电气 |
| 额定电流 | 3A |
| 最大消耗电流 | 5A |
| DO输出 | 24V/400mA |
| 待机耗电量 | 1W |
| 公称工作压力 | 0.6MPa |
| 排气量 | 6.3Nl/min(0.6MPa時) |
| 排气压力范围 | 0.45MPa～0.55MPa／0.55MPa～0.65MPa |
| 时间负载率 | S3 - 15%ED（1个周期:3分钟） |
| 电磁阀 | 气压消失时开 |
| 电磁阀 开闭时间 | 0.01s |
| 噪音 | ＜70db |
| 可使用温度 | 5℃～50℃ |

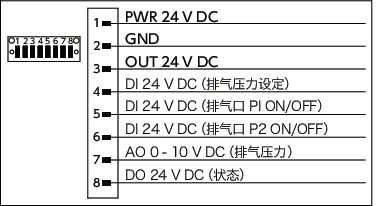

电气配线
使用例

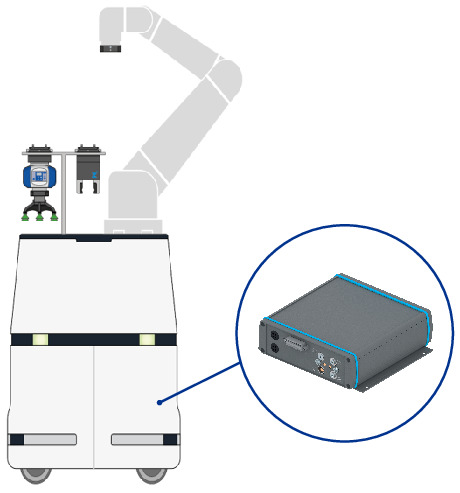

作为自动输送车的空气源
使用注意事项
使用前，请仔细阅读“使用说明书”，确保正确安全地使用。运转时间应在时间负载率以内的时间。＊1
＊1： AEPN在1个周期3分钟内，运行时间占27秒、停止时间占2分33秒。
