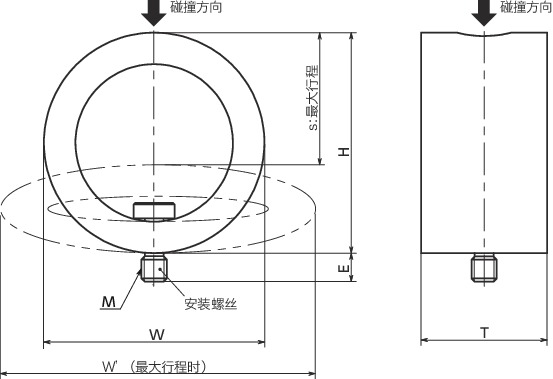

形状図
尺寸・CAD
单位 : mm
| 型号 | 最大吸收 能量 （J） | 紧急时 最大吸收能量 （J） | 每小时 最大吸收能量 （J/h） | 最大 行程 s | H | W | W' | T | M（粗牙） 螺纹公称直径 |
螺距 | E (max.) | 安装螺丝＊1 单件型号 | 质量＊2 （g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TPC-RS-23-13-H | 2.7 | 5.7 | 81 | 15 | 23 | 30 | 38 | 13 | M5 | 0.8 | 5 | TPC-M5-R | 4 | CAD | 请求报价 |
| TPC-RS-30-19-H | 6 | 18 | 180 | 19 | 30 | 39 | 50 | 19 | M5 | 0.8 | 5 | TPC-M5-R | 11 | CAD | 请求报价 |
| TPC-RS-36-20-H | 8.7 | 24 | 261 | 23 | 36 | 45 | 58 | 20 | M5 | 0.8 | 5 | TPC-M5-R | 16 | CAD | 请求报价 |
| TPC-RS-42-34-H | 11.7 | 20 | 351 | 32 | 42 | 52 | 68 | 34 | M5 | 0.8 | 5 | TPC-M5-R | 25 | CAD | 请求报价 |
| TPC-RS-53-43-H | 25 | 46 | 750 | 41 | 53 | 64 | 87 | 43 | M5 | 0.8 | 5 | TPC-M5-R | 51 | CAD | 请求报价 |
| TPC-RS-56-46-H | 66.5 | 98 | 1995 | 37 | 56 | 68 | 88 | 46 | M6 | 1 | 6 | TPC-M6-R | 80 | CAD | 请求报价 |
| TPC-RS-64-46-H | 81.5 | 106 | 2445 | 42 | 64 | 79 | 102 | 46 | M6 | 1 | 6 | TPC-M6-R | 105 | CAD | 请求报价 |
| TPC-RS-69-51-H | 124 | 206 | 3720 | 46 | 69 | 86 | 109 | 51 | M6 | 1 | 6 | TPC-M6-R | 146 | CAD | 请求报价 |
| TPC-RS-69-67-H | 158 | 261 | 4740 | 46 | 69 | 86 | 111 | 67 | M8 | 1.25 | 8 | TPC-M8-R | 190 | CAD | 请求报价 |
| TPC-RS-77-82-H | 228 | 342 | 6840 | 50 | 77 | 95 | 124 | 82 | M8 | 1.25 | 8 | TPC-M8-R | 266 | CAD | 请求报价 |
| TPC-RS-84-81-H | 290 | 427 | 8700 | 56 | 84 | 102 | 133 | 81 | M8 | 1.25 | 8 | TPC-M8-R | 319 | CAD | 请求报价 |
＊1： 所有商品均附带1根安装螺丝。也可订购单件安装螺丝。
＊2： 包含安装螺丝的质量。

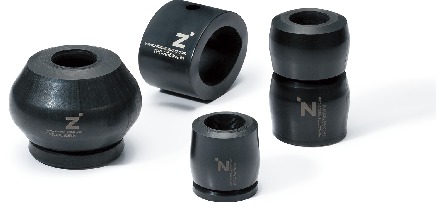

构造
TPC-AS标准型
TPC-AA高能量吸收型
TPC-RS低阻力型
材质、表面处理
| TPC-AS/TPC-AA/TPC-RS | |
|---|---|
| 主体 | TPC （共聚酯热塑性弹性体） |
| 安装螺丝 | 16MnCrSPb5 镀锌 |
使用注意事项
基础吸收器请安装在下图W、T以上的安装面上。
规格
基础吸收器有能量吸收特性各异的3种类型。每种类型各有2种材质硬度。TPC-H与TPC-M相比，可以抑制反弹。
| 产品符号 | TPC-AS-M | TPC-AS-H | TPC-AA-M | TPC-AA-H | TPC-RS-M | TPC-RS-H |
|---|---|---|---|---|---|---|
| 类型 | 标准型 | 高能量吸收型 | 低阻力型 | |||
| 特点 | 基础吸收器标准型 丰富的尺寸类型 |
适用于碰撞时能量较大的用途 | 碰撞时最大阻力较低的类型 | |||
| 材质硬度（肖氏硬度） | D40 | D55 | D40 | D55 | D40 | D55 |
| 最大吸收能量（J） | 2 - 902 | 2 - 2014 | 450 - 12725 | 1640 - 8330 | 1.2 - 115 | 2.7 - 290 |
| 减振率 | 65%以下 | 75%以下 | 65%以下 | 65%以下 | 50%以下 | 60%以下 |
| 容许偏角（°） | 30 | 30 | 15 | 15 | 30 | 30 |
| 可使用温度（℃） | -50 - 90 | -50 - 90 | -50 - 90 | -50 - 90 | -50 - 90 | -50 - 90 |
| 碰撞速度（m/s） | 0 - 10 | 0 - 10 | 0 - 10 | 0 - 10 | 0 - 10 | 0 - 10 |
特点
- 高性能弹性体（TPC）制成的冲击吸收、碰撞保护用零件。适用于紧急停止用等用途。
- 主体材质TPC是耐药品性（⇒耐薬品性一覧表）、耐久性优异的高功能塑料。
- 与一般的橡胶制挡块相比，其寿命长，可以削减维护成本。
- 借助材质和形状的特性，可以抑制碰撞时工件的反弹。可以缩短完成能量吸收的时间，提高设备的生产效率。
- 缩短能量吸收时间
- 所有产品均附带1根安装用螺丝。
请按下表的紧固扭矩紧固螺丝。
| 螺纹公称直径 | 紧固扭矩 （N・m） |
|---|---|
| M3 | 1.3 |
| M4 | 2.9 |
| M5 | 4.5 |
| M6 | 7 |
| M8 | 17 |
| M12 | 60 |
| M16 | 180 |
| M20 | 300 |
能量吸收的原理

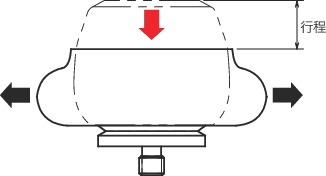

① 压缩过程
受到工件碰撞的基础吸收器沿碰撞方向（红色箭头）压缩，沿垂直方向（黑色箭头）展开。通过主体的变形，产生使工件减速的阻力。此时，借助材料的内部摩擦，施加到基础吸收器的部分能量将转换成热能，被基础吸收器吸收。

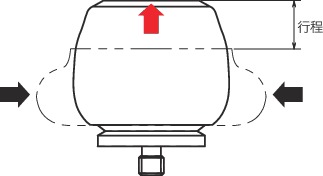

② 恢复过程
在基础吸收器的恢复力的作用下，恢复到原本的状态。未能转换成热能被基础吸收器吸收的能量，将会以反推、反弹工件的形式释放。
与一般橡胶制挡块的比较
- 降低维护成本（长寿命）
基础吸收器具备高性能弹性体（TPC）优异的耐药品性（⇒耐薬品性一覧表），其寿命长，耐久性长于一般橡胶制挡块。通过减少维护次数，可以压缩成本。
- 缩短能量吸收时间
基础吸收器与油式缓冲器相同，是将碰撞时的能量转换成热能吸收。弹簧和橡胶制挡块相比，可以抑制碰撞时的工件反弹，缩短完成能量吸收的时间。

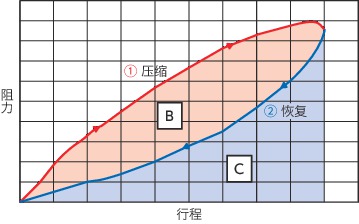

首次碰撞时反弹的比较（参考）
耐薬品性一覧表
| 药品名称 | 耐性 |
|---|---|
| 丙酮 | 有轻度影响 |
| 乙炔 | 有耐性 |
| 甲酸（稀释液） | 有轻度影响 |
| 苯胺 | 无耐性 |
| ASTM No. 1 油（149℃） | 有耐性 |
| ASTM No. 3 油（149℃） | 有耐性 |
| ASTM 标准燃料 A | 有耐性 |
| ASTM 标准燃料 B（70℃） | 有耐性 |
| ASTM 标准燃料 C（70℃） | 有轻度影响 |
| ASTM 标准燃料 C | 有耐性 |
| 汽油 | 有耐性 |
| 苯 | 有轻度影响 |
| 啤酒 | 有耐性 |
| 溴（不含水分的液态） | 无耐性 |
| 丁烷 | 有耐性 |
| 乙酸丁酯 | 有轻度影响 |
| 氯化钙溶液 | 有耐性 |
| 氯气（湿和干） | 无耐性 |
| 氯乙酸 | 无耐性 |
| 氯苯 | 无耐性 |
| 氯仿 | 无耐性 |
| 氯磺酸 | 无耐性 |
| 柠檬酸溶液 | 有耐性 |
| 环己烷 | 有耐性 |
| 蒸气（110℃） | 无耐性 |
| 邻苯二甲酸二丁酯 | 有耐性 |
| 癸二酸二乙酯 | 有耐性 |
| 邻苯二甲酸二辛酯 | 有耐性 |
| 氯化铁（Ⅲ）水溶液 | 有轻度影响 |
| 冰醋酸 | 有耐性 |
| 环氧氯丙烷 | 无耐性 |
| 20%～30%醋酸 | 有耐性 |
| 乙醇 | 有耐性 |
| 醋酸乙酯 | 有轻度影响 |
| 氯乙烷 | 无耐性 |
| 1,2-二氯乙烷 | 无耐性 |
| 乙二醇 | 有耐性 |
| 环氧乙烷 | 有耐性 |
| 48%氟酸 | 无耐性 |
| 75%氟酸 | 无耐性 |
| 无水氟酸 | 无耐性 |
| 40%甲醛 | 有轻度影响 |
| 氟利昂 11, 12, 114 | 有耐性 |
| 氟利昂 113（54℃） | 有耐性 |
| 甘油 | 有耐性 |
| 异辛烷 | 有耐性 |
| 异丙醇 | 有耐性 |
| 航空煤油 JP-4 | 有耐性 |
| 氢氧化钾水溶液（稀释液） | 有耐性 |
| 煤油 | 有轻度影响 |
| 二氧化碳 | 有耐性 |
| 一氧化碳 | 有耐性 |
| 氯化铜水溶液 | 有耐性 |
| 硫酸铜水溶液 | 有耐性 |
| 涂料溶剂 | 有轻度影响 |
| 亚麻籽油 | 无耐性 |
| 氯化镁水溶液 | 无耐性 |
| 氢氧化镁水溶液 | 无耐性 |
| 海水 | 有耐性 |
| 甲醇 | 有耐性 |
| 二氯甲烷 | 无耐性 |
| 丁酮 | 有轻度影响 |
| 矿物油 | 有耐性 |
| 石脑油 | 有耐性 |
| 萘 | 有轻度影响 |
| 氯化钠水溶液 | 有耐性 |
| 20%氢氧化钠 | 有耐性 |
| 正己烷 | 有耐性 |
| 硝基苯 | 无耐性 |
| 发动机油 SAE 10 | 有耐性 |
| 20%～25%发烟硫酸 | 无耐性 |
| 油酸 | 有耐性 |
| 棕榈酸 | 有耐性 |
| 四氯乙烯 | 无耐性 |
| 苯酚 | 无耐性 |
| 吡啶 | 无耐性 |
| 10%硝酸 | 有轻度影响 |
| 30%～70%硝酸 | 无耐性 |
| 硝酸（强／红烟） | 无耐性 |
| 20%盐酸 | 有轻度影响 |
| 37%盐酸 | 无耐性 |
| 50%硫酸 | 无耐性 |
| 亚硫酸 | 有轻度影响 |
| 肥皂液 | 有耐性 |
| 硅脂 | 有耐性 |
| Skydrol 500B（飞机用油） | 有耐性 |
| 10%鞣酸 | 有耐性 |
| 四氯化碳 | 无耐性 |
| 四氢呋喃 | 有轻度影响 |
| 甲苯 | 有轻度影响 |
| 三氯乙烯 | 无耐性 |
| 三乙醇胺 | 无耐性 |
| 磷酸三钠 | 有耐性 |
| 桐油 | 有轻度影响 |
| 温水（70℃） | 有轻度影响 |
| 氢 | 有耐性 |
| 二甲苯 | 有轻度影响 |
| 氯化锌水溶液 | 有耐性 |
有耐性：特性基本无变化。
有轻度影响：有略微膨胀或特性降低。
无耐性：不建议使用。可能在短期内劣化，特性大幅降低。
本表是选型的大致标准，并不对产品的耐药品性及耐溶剂性提供保证。对于本表中没有记载的药品，请进行评估。
选型
步骤
- 请按照与本公司高性能缓冲器冲击吸收器相同的计算方法（），求出能量总和（E3）、每小时吸收能量（W）。
- 请选择最大吸收能量（J）为E3以上，以及每小时最大吸收能量（J/h）为W以上的基础吸收器。
- 若有多种基础吸收器符合选型条件，请参考尺寸和阻力＊进行选型。
＊将最大吸收能量相同的基础吸收器相比较，一般最大行程越长，发生的阻力越小。
选型示例
不伴随驱动力的水平碰撞时① 计算能量总和（E3）、每小时吸收能量（W）。＜公式＞能量总和的计算
E1＝1/2m・V2
E2＝0
E3＝E1+E2
每小时吸收能量的计算
W＝E3・n＜选型条件＞
m：10 kg
V： 4 m/s
n：10 次/h＜计算结果＞
E1＝80 J
E2＝0
E3＝80 J
W=800 J/h＜符号的说明＞
E1：动能（J）
E2：功能（J）
E3：能量总和（J）
W：每小时吸收能量（J/h）
m：物体的质量（kg）
V：物体碰撞速度（m/s）
n：每小时使用次数（次/h）② 选择最大吸收能量为E3以上，且每小时最大吸收能量为W以上的基础吸收器。＜选型结果＞
型号：TPC-AS-35-39-H
最大吸收能量：82 J
每小时最大吸收能量：2460 J/h
最大行程：16 mm
高度：35 mm
宽度：39 mm
型号：TPC-AS-49-48-M
最大吸收能量：81 J
每小时最大吸收能量：2430 J/h
最大行程：25 mm
高度：49 mm
宽度：48 mm
型号：TPC-RS-64-46-H
最大吸收能量：81.5 J
每小时最大吸收能量：2445 J/h
最大行程：42 mm
高度：64 mm
宽度：46 mm
型号：TPC-RS-83-83-M
最大吸收能量：92 J
每小时最大吸收能量：2760 J/h
最大行程：57 mm
高度：83 mm
宽度：83 mm③ 参考尺寸和阻力进行选型。希望缩小尺寸时（选择高度、宽度较小的型号）：TPC-AS-35-39-H
希望缩小阻力时（选择行程较长的型号）：TPC-RS-83-83-M
