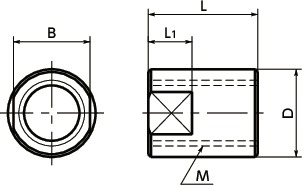

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | D | L | L1 | B | 适用的缓冲器® | 质量 (g) |
CAD下载 | |
|---|---|---|---|---|---|---|---|---|---|---|
| APS | AES | |||||||||
| AAH-M6-0.5 | M6 | 0.5 | 10 | 10 | 3 | 8 | M6-0.5 | - | 6 | - |
| AAH-M8-1 | M8 | 1 | 12 | 12 | 4 | 10 | M8-1 | - | 10 | - |
| AAH-M10-1 | M10 | 1 | 15 | 16 | 8 | 13 | M10-1 | - | 17 | - |
| AAH-M12-1 | M12 | 1 | 16 | 20 | 8 | 14 | M12-1 | - | 20 | - |
| AAH-M14-1 | M14 | 1 | 18 | 25 | 8 | 16 | M14-1 | - | 35 | - |
| AAH-M14-1.5 | M14 | 1.5 | 18 | 25 | 8 | 16 | M14-1.5 | - | 35 | - |
| AAH-M20-1.5 | M20 | 1.5 | 25 | 25 | 10 | 22 | M20-1.5・M20-1.5L | - | 60 | - |
| AAH-M25-1.5 | M25 | 1.5 | 32 | 35 | 10 | 27 | M25-1.5・M25-1.5L | - | 130 | - |
| AAH-M27-3 | M27 | 3 | 34 | 35 | 12 | 30 | M27-3 | - | 155 | - |
| AAH-M33-1.5 | M33 | 1.5 | 38 | 40 | 15 | 36 | M33-1.5・M33-1.5L | - | 150 | - |
| AAH-M45-1.5 | M45 | 1.5 | 58 | 50 | 15 | 55 | M45-1.5・M45-1.5L | - | 550 | - |
材质、表面处理
| AAH | |
|---|---|
| 主体 | 相当于SUS303 |
| 锁定螺母 | 相当于SUS303 |

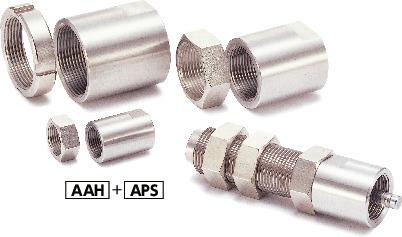

特点
- 冲击吸收器用挡块。直接安装在冲击吸收器上使用。
- 防止螺旋槽活塞与底部接触。
- 通过调整螺纹旋入量，可任意设定行程。
- 所有产品均附带锁定螺母。

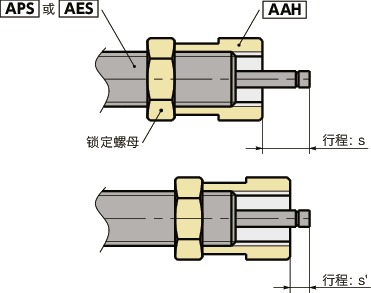

使用例
通过调整螺纹旋入量，可任意设定行程。
