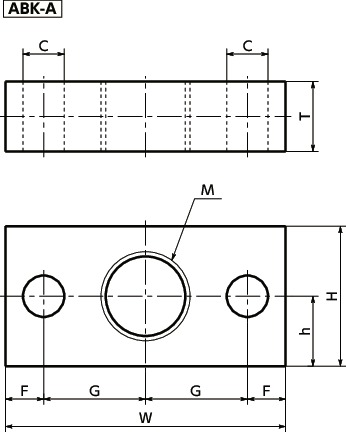

形状図
尺寸・CAD
单位 : mm
| 型号 | M | W | H | h | F | G | T | C | 质量 (g) |
适用的缓冲器® | CAD下载 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APS | AES | |||||||||||
| ABK-M6-0.5-A | M6×0.5 | 32 | 17 | 8.5 | 4 | 12 | 9 | 4.5 | 33 | M6×0.5 | - | - |
| ABK-M8-0.75-A | M8×0.75 | 38 | 17 | 8.5 | 5.5 | 13.5 | 9 | 5.5 | 37 | M8×0.75 | - | - |
| ABK-M8-1-A | M8×1 | 38 | 17 | 8.5 | 5.5 | 13.5 | 9 | 5.5 | 37 | M8×1 | - | - |
| ABK-M10-1-A | M10×1 | 38 | 17 | 8.5 | 5.5 | 13.5 | 9 | 5.5 | 35 | M10×1 | - | - |
| ABK-M12-1-A | M12×1 | 44 | 20 | 10 | 6 | 16 | 12 | 6.5 | 63 | M12×1 | - | - |
| ABK-M14-1-A | M14×1 | 44 | 22 | 11 | 6 | 16 | 12 | 6.5 | 67 | M14×1 | - | - |
| ABK-M14-1.5-A | M14×1.5 | 44 | 22 | 11 | 6 | 16 | 12 | 6.5 | 67 | M14×1.5 | - | - |
| ABK-M20-1.5-A | M20×1.5 | 60 | 30 | 15 | 8 | 22 | 16 | 8.5 | 165 | M20×1.5・M20×1.5L | M20×1.5・M20×1.5L | - |
| ABK-M25-1.5-A | M25×1.5 | 75 | 38 | 19 | 10 | 27.5 | 19 | 10.5 | 311 | M25×1.5・M25×1.5L | M25×1.5・M25×1.5L | - |
| ABK-M33-1.5-A | M33×1.5 | 90 | 48 | 24 | 11 | 34 | 22 | 12.5 | 531 | M33×1.5・M33×1.5L | M33×1.5・M33×1.5L | - |
| ABK-M45-1.5-A | M45×1.5 | 116 | 65 | 32.5 | 14 | 44 | 22 | 16.5 | 911 | M45×1.5・M45×1.5L | M45×1.5・M45×1.5 | - |
材质、表面处理
| ABK | |
|---|---|
| 主体 | SS400 无电解镀镍 |
特点

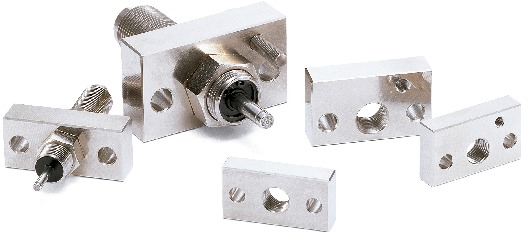

- 冲击吸收器安装用托架。
- 可利用市售内六角螺栓安装到设备、装置上。
-
备有2种形状。
ABK-A----无止动螺丝用安装孔

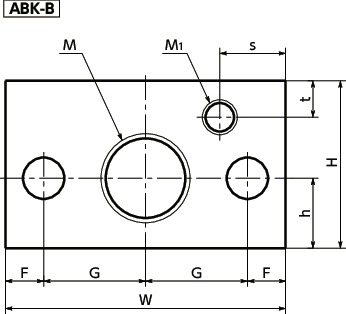

ABK-B----带止动螺丝用安装孔
