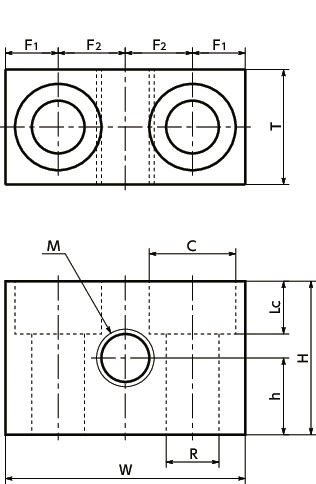

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | W | H | h | T | F1 | F2 | C | Lc | R | 质量 (g) |
适用螺纹尺寸＊1 | CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | |||||||||||||||
| ABV-M6-0.5-A | M6 | 0.5 | 25 | 16 | 8 | 12 | 5.5 | 7 | 9 | 5.5 | 5.5 | 24 | M6 | 0.5 | CAD | 请求报价 |
| ABV-M8-1-A | M8 | 1 | 32 | 18 | 9 | 12 | 5.5 | 10.5 | 9 | 5.5 | 5.5 | 38 | M8 | 1 | CAD | 请求报价 |
| ABV-M10-1-A | M10 | 1 | 32 | 18 | 9 | 12 | 5.5 | 10.5 | 9 | 5.5 | 5.5 | 35 | M10 | 1 | CAD | 请求报价 |
| ABV-M12-1-A | M12 | 1 | 38 | 26 | 12 | 16 | 8 | 11 | 14 | 8.5 | 8.5 | 70 | M12 | 1 | CAD | 请求报价 |
| ABV-M14-1-A | M14 | 1 | 38 | 29 | 13 | 16 | 8 | 11 | 14 | 8.5 | 8.2 | 77 | M14 | 1 | CAD | 请求报价 |
| ABV-M14-1.5-A | M14 | 1.5 | 38 | 29 | 13 | 16 | 8 | 11 | 14 | 8.5 | 8.2 | 77 | M14 | 1.5 | CAD | 请求报价 |
| ABV-M20-1.5-A | M20 | 1.5 | 65 | 34 | 17 | 25 | 11 | 21.5 | 19 | 12.5 | 12.5 | 263 | M20 | 1.5 | CAD | 请求报价 |
| ABV-M25-1.5-A | M25 | 1.5 | 65 | 40 | 20 | 25 | 11 | 21.5 | 19 | 12.5 | 12.5 | 292 | M25 | 1.5 | CAD | 请求报价 |
| ABV-M27-3-A | M27 | 3 | 69 | 46 | 23 | 25 | 11 | 23.5 | 19 | 12.5 | 12.5 | 407 | M27 | 3 | CAD | 请求报价 |
| ABV-M33-1.5-A | M33 | 1.5 | 75 | 50 | 25 | 25 | 11 | 26.5 | 19 | 12.5 | 12.5 | 421 | M33 | 1.5 | CAD | 请求报价 |
| ABV-M45-1.5-A | M45 | 1.5 | 100 | 66 | 33 | 32 | 15 | 35 | 26 | 17.5 | 16.5 | 907 | M45 | 1.5 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| ABV | |
|---|---|
| 主体 | SS400 无电解镀镍 |
特点

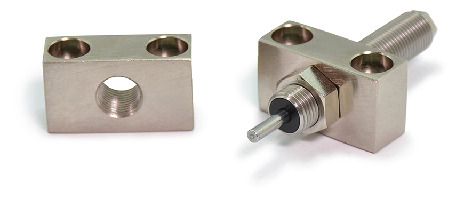

- 冲击吸收器安装用托架。
- 可利用市售内六角螺栓安装到设备、装置上。
