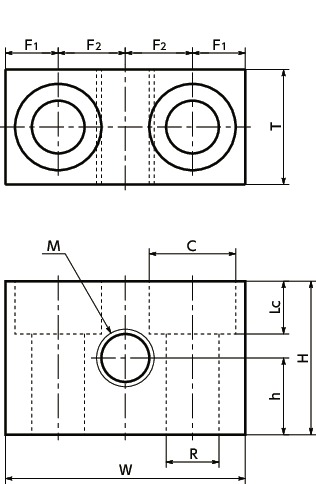

形状図
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | W | H | h | T | F1 | F2 | C | Lc | R | 质量 (g) |
适用螺纹尺寸＊1 | CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | |||||||||||||||
| ABV-M33-1.5-A | M33 | 1.5 | 75 | 50 | 25 | 25 | 11 | 26.5 | 19 | 12.5 | 12.5 | 421 | M33 | 1.5 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| ABV | |
|---|---|
| 主体 | SS400 无电解镀镍 |
特点

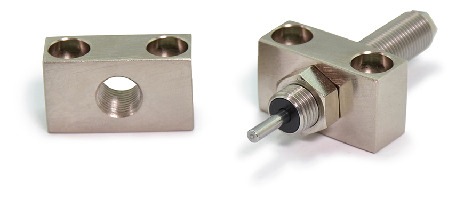

- 冲击吸收器安装用托架。
- 可利用市售内六角螺栓安装到设备、装置上。
