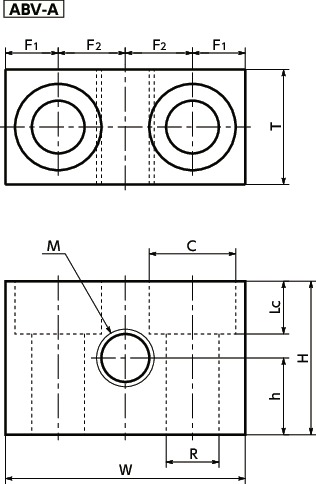

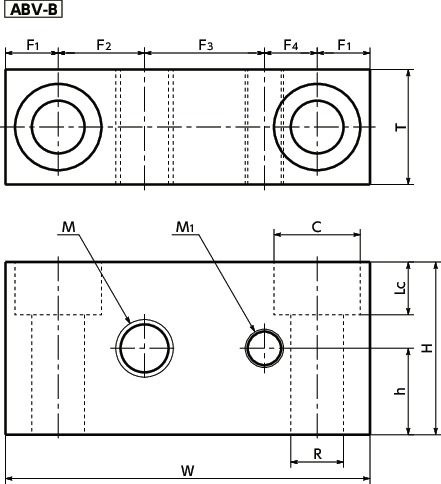

形状図
尺寸・CAD
单位 : mm
| 型号 | M | W | H | h | T | F1 | F2 | F3 | F4 | M1 | C | Lc | R | 适用的缓冲器® | 质量 (g) |
CAD下载 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APS | AES | ||||||||||||||||
| ABV-M6-0.5-B | M6×0.5 | 38 | 18 | 9 | 12 | 5.5 | 9 | 12.5 | 5.5 | M4×0.5 | 9 | 5.5 | 5.5 | M6×0.5 | - | 48 | - |
| ABV-M8-0.75-B | M8×0.75 | 38 | 18 | 9 | 12 | 5.5 | 9 | 12.5 | 5.5 | M4×0.5 | 9 | 5.5 | 5.5 | M8×0.75 | - | 46 | - |
| ABV-M8-1-B | M8×1 | 38 | 18 | 9 | 12 | 5.5 | 9 | 12.5 | 5.5 | M4×0.5 | 9 | 5.5 | 5.5 | M8×1 | - | 46 | - |
| ABV-M10-1-B | M10×1 | 38 | 19 | 9 | 12 | 5.5 | 9 | 12.5 | 5.5 | M4×0.5 | 9 | 5.5 | 5.5 | M10×1 | - | 47 | - |
| ABV-M12-1-B | M12×1 | 50 | 26 | 12 | 16 | 8 | 11 | 15 | 8 | M5×0.5 | 14 | 8.5 | 8.5 | M12×1 | - | 106 | - |
| ABV-M14-1-B | M14×1 | 50 | 29 | 13 | 16 | 8 | 11 | 15.5 | 7.5 | M5×0.5 | 14 | 8.5 | 8.5 | M14×1 | - | 116 | - |
| ABV-M14-1.5-B | M14×1.5 | 50 | 29 | 13 | 16 | 8 | 11 | 15.5 | 7.5 | M5×0.5 | 14 | 8.5 | 8.5 | M14×1.5 | - | 116 | - |
| ABV-M20-1.5-B | M20×1.5 | 75 | 36 | 17 | 25 | 11 | 20 | 22 | 11 | M6×0.75 | 19 | 12.5 | 12.5 | M20×1.5・M20×1.5L | M20×1.5・M20×1.5L | 346 | - |
| ABV-M25-1.5-B | M25×1.5 | 90 | 40 | 20 | 25 | 11 | 24 | 27 | 17 | M8×0.75 | 19 | 12.5 | 12.5 | M25×1.5・M25×1.5L | M25×1.5・M25×1.5L | 470 | - |
| ABV-M33-1.5-B | M33×1.5 | 100 | 50 | 25 | 25 | 11 | 28 | 35 | 15 | M10×1 | 19 | 12.5 | 12.5 | M33×1.5・M33×1.5L | M33×1.5・M33×1.5L | 640 | - |
| ABV-M45-1.5-B | M45×1.5 | 125 | 66 | 33 | 32 | 15 | 34 | 44 | 17 | M12×1 | 26 | 17.5 | 16.5 | M45×1.5・M45×1.5L | M45×1.5・M45×1.5L | 1276 | - |
材质、表面处理
| ABV | |
|---|---|
| 主体 | SS400 无电解镀镍 |
特点
- 冲击吸收器安装用托架。
- 可适用于APSAES。
- 可利用市售内六角螺栓安装到设备、装置上。
-
备有2种形状。

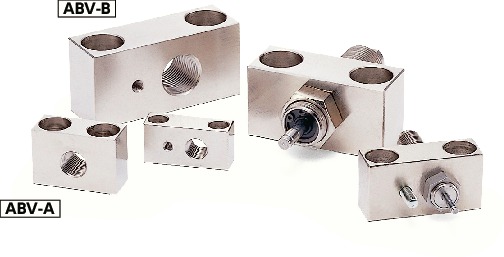

ABV-A----无止动螺丝用安装孔
ABV-B-----带止动螺丝用安装孔
