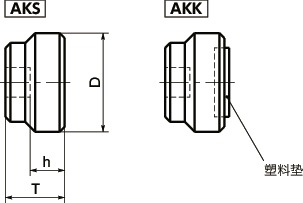

形状図
尺寸・CAD
单位 : mm
| 型号 | D | T | h | 适用的冲击吸收器 | 质量 （g） |
CAD下载 | |
|---|---|---|---|---|---|---|---|
| APS | APR | ||||||
| AKS-M6 | 3.2 | 4.3 | 1.5 | M6-0.5 | - | 0.2 | - |
| AKS-M8 | 5 | 4.8 | 1.5 | M8-1 | M8-1 | 1 | - |
| AKS-M10 | 8 | 5.2 | 3 | M10-1 | M10-1 | 1 | - |
| AKS-M12 | 10 | 6 | 3.5 | M12-1 | M12-1 | 5 | - |
| AKS-M14 | 11 | 7 | 3.5 | M14-1・M14-1.5 | M14-1・M14-1.5 | 5 | - |
| AKS-M20 | 17 | 8.2 | 4 | M20-1.5・M20-1.5L | M20-1.5 | 10 | - |
| AKS-M25 | 22 | 10.5 | 5 | M25-1.5・M25-1.5L | M25-1.5 | 25 | - |
| AKS-M27 | 22 | 10.5 | 5 | M27-3 | M27-3 | 25 | - |
| AKS-M33 | 28 | 11.5 | 5 | M33-1.5・M33-1.5L | M33-1.5 | 45 | - |
| AKS-M45 | 38 | 11 | 5 | M45-1.5・M45-1.5L | M45-1.5 | 90 | - |
材质、表面处理
| AKS | AKK | |
|---|---|---|
| 主体 | 相当于SUS303 | 相当于SUS303 |
| 塑料垫 | POM |

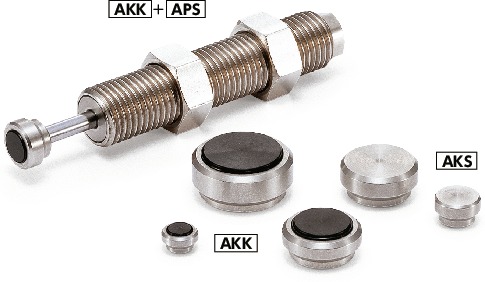

特点
- 通过增大活塞杆的接触面，减轻碰撞物的损伤。
- AKK带塑料垫。可减轻碰撞时的噪音及振动。
使用注意事项
如果在粘接剂附着于活塞杆上的状态下使用冲击吸收器，则可能会损坏内部密封圈，从而导致漏油。组装约15分钟之后，冲击吸收器与活塞杆头部AKSAKK将被临时锁固，但建议在完全锁固之后再开始使用。完全锁固约需24小时。
安装
①请对冲击吸收器的活塞杆前端部与活塞杆头部AKSAKK的孔内部进行脱脂，并涂抹厌氧性粘接剂。
