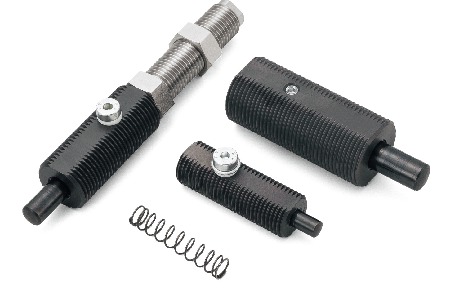

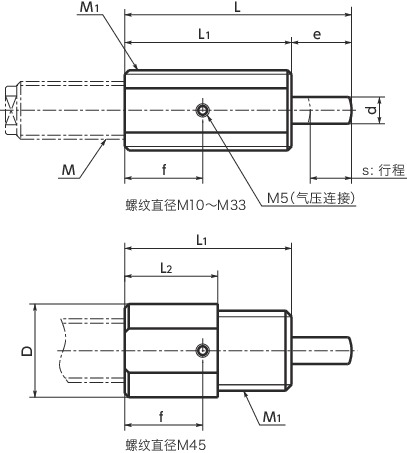

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | M1（细牙） 螺纹公称直径 |
螺距 | 行程 s |
L | L1 | L2 | e | d | f | D | B | 适用的缓冲器® | 质量 (g) |
CAD下载 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APS | APR | ||||||||||||||||
| ARA-M10-1 | M10 | 1 | M16 | 1.5 | 8 | 55 | 44 | - | 11 | 6 | 16 | - | - | M10-1 | M10-1 | 55 | - |
| ARA-M12-1 | M12 | 1 | M18 | 1.5 | 10 | 57.5 | 44 | - | 13.5 | 6 | 20 | - | - | M12-1 | M12-1 | 70 | - |
| ARA-M14-1 | M14 | 1 | M20 | 1.5 | 12 | 62 | 45 | - | 17 | 8 | 16 | - | - | M14-1 | M14-1 | 85 | - |
| ARA-M14-1.5 | M14 | 1.5 | M20 | 1.5 | 12 | 62 | 45 | - | 17 | 8 | 16 | - | - | M14-1.5 | M14-1.5 | 85 | - |
| ARA-M20-1.5 | M20 | 1.5 | M25 | 1.5 | 15 | 74 | 55 | - | 19 | 10 | 20 | - | - | M20-1.5 | M20-1.5 | 160 | - |
| ARA-M20-1.5L | M20 | 1.5 | M25 | 1.5 | 30 | 104 | 70 | - | 34 | 10 | 20 | - | - | M20-1.5L | - | 205 | - |
| ARA-M25-1.5 | M25 | 1.5 | M33 | 1.5 | 25 | 106 | 75 | - | 31 | 12 | 22 | - | - | M25-1.5 | M25-1.5 | 385 | - |
| ARA-M25-1.5L | M25 | 1.5 | M33 | 1.5 | 40 | 136 | 90 | - | 46 | 12 | 22 | - | - | M25-1.5L | - | 460 | - |
| ARA-M27-3 | M27 | 3 | M33 | 1.5 | 25 | 106 | 75 | - | 31 | 12 | 22 | - | - | M27-3 | M27-3 | 380 | - |
| ARA-M33-1.5 | M33 | 1.5 | M45 | 1.5 | 30 | 130 | 90 | - | 40 | 14 | 28 | - | - | M33-1.5 | M33-1.5 | 890 | - |
| ARA-M33-1.5L | M33 | 1.5 | M45 | 1.5 | 50 | 170 | 110 | - | 60 | 14 | 28 | - | - | M33-1.5L | - | 1100 | - |
| ARA-M45-1.5 | M45 | 1.5 | M45 | 1.5 | 25 | 125 | 95 | 50 | 30 | 18 | 35 | 55 | - | M45-1.5 | M45-1.5 | 1040 | - |
| ARA-M45-1.5L | M45 | 1.5 | M45 | 1.5 | 50 | 175 | 120 | 60 | 55 | 18 | 35 | 55 | - | M45-1.5L | - | 1320 | - |
材质、表面处理
| ARA | |
|---|---|
| 螺纹部 | 相当于SCr415 氮化处理 |
特点

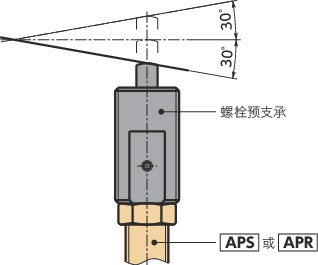

- 如果使用ARA，可允许与碰撞物之间具有最大30°的偏角。

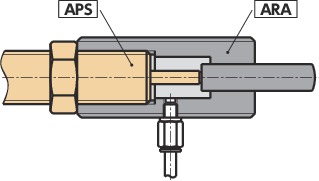

- 通过从气压接头注入空气，提高内部气压，可防止垃圾、灰尘进入冲击吸收器®内部。（仅APS。 APR不能按该方法使用。）
