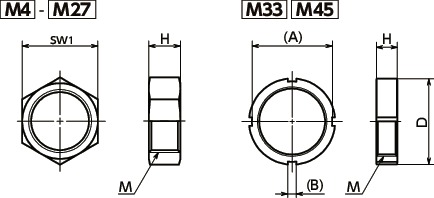

形状図
尺寸・CAD
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | H | sw1 | D | A | B | 适用的缓冲器® APS |
质量 (g) |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|
| ASM-M6-0.5 | M6 | 0.5 | 3.2 | 10 | - | - | - | M6-0.5 | 2 | - |
| ASM-M8-1 | M8 | 1 | 4 | 13 | - | - | - | M8-1 | 3 | - |
| ASM-M10-1 | M10 | 1 | 5 | 13 | - | - | - | M10-1 | 3 | - |
| ASM-M12-1 | M12 | 1 | 6 | 14 | - | - | - | M12-1 | 5 | - |
| ASM-M14-1 | M14 | 1 | 8 | 17 | - | - | - | M14-1 | 10 | - |
| ASM-M14-1.5 | M14 | 1.5 | 8 | 17 | - | - | - | M14-1.5 | 10 | - |
| ASM-M20-1.5 | M20 | 1.5 | 10 | 24 | - | - | - | M20-1.5・M20-1.5L | 20 | - |
| ASM-M25-1.5 | M25 | 1.5 | 12 | 30 | - | - | - | M25-1.5・M25-1.5L | 35 | - |
| ASM-M27-3 | M27 | 3 | 12 | 32 | - | - | - | M27-3 | 40 | - |
| ASM-M33-1.5 | M33 | 1.5 | 10 | - | 41 | 37 | 6 | M33-1.5・M33-1.5L | 40 | - |
| ASM-M45-1.5 | M45 | 1.5 | 10 | - | 60 | 55 | 8 | M45-1.5・M45-1.5L | 100 | - |
材质、表面处理
| ASM | |
|---|---|
| 主体 | 相当于SUM22L 无电解镀镍 |
特点

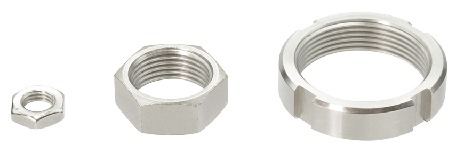

- 冲击吸收器用锁定螺母。
- 与标准附件相同，备有钢制ASM与耐腐蚀性优良的不锈钢制ASMS。
使用例
用于安装在通孔中等需要多个锁定螺母的情况。
