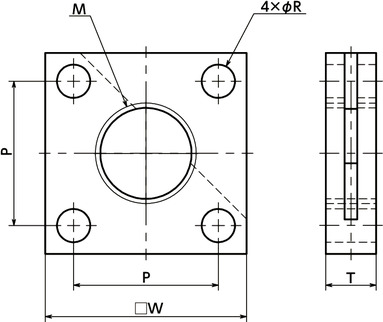

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | P | W | R | T | 适用螺纹尺寸＊1 | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | ||||||||||
| PKP08-10-A | M8 | 1 | 11 | 17 | 3.3 | 6 | M8 | 1 | 9 | CAD | 请求报价 |
| PKP10-10-A | M10 | 1 | 13 | 19 | 3.3 | 6 | M10 | 1 | 11 | CAD | 请求报价 |
| PKP12-10-A | M12 | 1 | 15 | 21 | 3.3 | 6 | M12 | 1 | 13 | CAD | 请求报价 |
| PKP14-10-A | M14 | 1 | 18 | 26 | 4.3 | 8 | M14 | 1 | 27 | CAD | 请求报价 |
| PKP14-15-A | M14 | 1.5 | 18 | 26 | 4.3 | 8 | M14 | 1.5 | 28 | CAD | 请求报价 |
| PKP20-15-A | M20 | 1.5 | 23 | 32 | 5.3 | 8 | M20 | 1.5 | 38 | CAD | 请求报价 |
| PKP25-15-A | M25 | 1.5 | 28 | 40 | 6.3 | 10 | M25 | 1.5 | 75 | CAD | 请求报价 |
| PKP33-15-A | M33 | 1.5 | 36 | 50 | 8.3 | 10 | M33 | 1.5 | 110 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| PKP | |
|---|---|
| 主体 | SS400 镀镍 |
特点

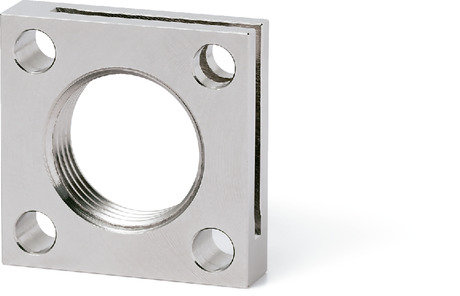

- 冲击吸收器安装用托架。
- 可使用市售的内六角螺栓安装到设备、装置上。
