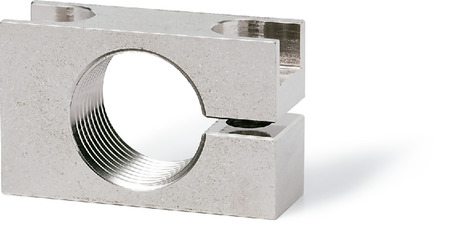

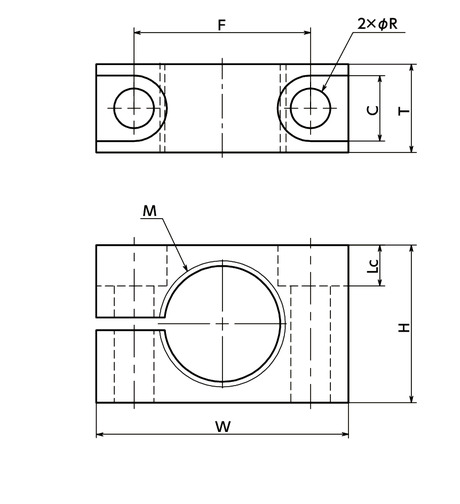

形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | W | H | T | F | C | Lc | R | 适用螺纹尺寸＊1 | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | |||||||||||||
| PKS08-10-A | M8 | 1 | 24 | 14 | 10 | 16 | 7.4 | 4.5 | 4.3 | M8 | 1 | 15 | CAD | 请求报价 |
| PKS10-10-A | M10 | 1 | 25 | 15 | 10 | 17 | 7.4 | 4.5 | 4.3 | M10 | 1 | 18 | CAD | 请求报价 |
| PKS12-10-A | M12 | 1 | 26 | 18 | 10 | 18 | 7.4 | 4.5 | 4.3 | M12 | 1 | 20 | CAD | 请求报价 |
| PKS14-10-A | M14 | 1 | 32 | 20 | 12 | 22 | 8.9 | 5.5 | 5.3 | M14 | 1 | 32 | CAD | 请求报价 |
| PKS14-15-A | M14 | 1.5 | 32 | 20 | 12 | 22 | 8.9 | 5.5 | 5.3 | M14 | 1.5 | 33 | CAD | 请求报价 |
| PKS20-15-A | M20 | 1.5 | 40 | 25 | 14 | 28 | 10.4 | 6.5 | 6.3 | M20 | 1.5 | 59 | CAD | 请求报价 |
| PKS25-15-A | M25 | 1.5 | 50 | 32 | 18 | 35 | 13.5 | 8.5 | 8.4 | M25 | 1.5 | 110 | CAD | 请求报价 |
| PKS33-15-A | M33 | 1.5 | 62 | 40 | 20 | 45 | 16.5 | 10.5 | 10.4 | M33 | 1.5 | 180 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| PKS | |
|---|---|
| 主体 | SS400 镀镍 |
特点
- 冲击吸收器安装用托架。
- 可使用市售的内六角螺栓安装到设备、装置上。
