形状図
尺寸・CAD
单位 : mm
| 型号 | M（细牙） 螺纹公称直径 |
螺距 | H | sw1 | 适用螺纹尺寸＊1 | 质量 （g） |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|
| 螺纹公称直径 | 螺距 | ||||||||
| PVM04-05-A | M4 | 0.5 | 2 | 6 | M4 | 0.5 | 0.5 | CAD | 请求报价 |
| PVM05-05-A | M5 | 0.5 | 2 | 7 | M5 | 0.5 | 0.5 | CAD | 请求报价 |
| PVM06-05-A | M6 | 0.5 | 2.5 | 8 | M6 | 0.5 | 1 | CAD | 请求报价 |
| PVM08-10-A | M8 | 1 | 3 | 11 | M8 | 1 | 1 | CAD | 请求报价 |
| PVM10-10-A | M10 | 1 | 4 | 13 | M10 | 1 | 3 | CAD | 请求报价 |
| PVM12-10-A | M12 | 1 | 5 | 15 | M12 | 1 | 4 | CAD | 请求报价 |
| PVM14-10-A | M14 | 1 | 6 | 17 | M14 | 1 | 5 | CAD | 请求报价 |
| PVM14-15-A | M14 | 1.5 | 6 | 17 | M14 | 1.5 | 6 | CAD | 请求报价 |
| PVM16-10-A | M16 | 1 | 6 | 19 | M16 | 1 | 6 | CAD | 请求报价 |
| PVM16-15-A | M16 | 1.5 | 6 | 19 | M16 | 1.5 | 8 | CAD | 请求报价 |
| PVM20-15-A | M20 | 1.5 | 8 | 24 | M20 | 1.5 | 14 | CAD | 请求报价 |
| PVM22-15-A | M22 | 1.5 | 8 | 27 | M22 | 1.5 | 18 | CAD | 请求报价 |
| PVM25-15-A | M25 | 1.5 | 10 | 30 | M25 | 1.5 | 26 | CAD | 请求报价 |
| PVM27-30-A | M27 | 3 | 10 | 32 | M27 | 3 | 31 | CAD | 请求报价 |
| PVM33-15-A | M33 | 1.5 | 12 | 41 | M33 | 1.5 | 63 | CAD | 请求报价 |
| PVM36-15-A | M36 | 1.5 | 12 | 46 | M36 | 1.5 | 83 | CAD | 请求报价 |
＊1： 请选择螺纹公称直径、螺距与所用冲击吸收器相同的型号。
材质、表面处理
| PVM | |
|---|---|
| 主体 | 相当于SUS303 |
特点

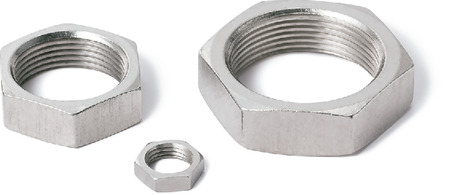

- 冲击吸收器用锁定螺母。
- 不锈钢制，耐腐蚀性优良。
使用例
用于安装在通孔中等需要多个锁定螺母的情况。
