形状図
＊： 请根据安装面到平台顶部的距离确认A尺寸、并进行选择。
尺寸・CAD
单位 : mm
| 型号 | W | H | A | B | J | P | P1 | T | M（细牙） 螺纹公称直径 |
螺距 | D | d | Lc | 内六角圆柱头螺栓 | 定位销 （定位销径公差 m6） |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NLSCN-01-N | 50 | 30 | 23.5 | 12 | 18 | 35 | 18 | 12 | M6 | 0.75 | 5.5 | 4 | 6 | M5×16 | φ4×10 | 84 | CAD | 请求报价 |
| NLSCN-02-N | 50 | 38 | 31.5 | 12 | 18 | 35 | 18 | 12 | M6 | 0.75 | 5.5 | 4 | 6 | M5×16 | φ4×10 | 97.5 | CAD | 请求报价 |
| NLSCN-03-N | 50 | 43 | 35.5 | 12 | 18 | 35 | 18 | 12 | M6 | 0.75 | 5.5 | 4 | 6 | M5×16 | φ4×10 | 105.5 | CAD | 请求报价 |
| NLSCN-04-N | 50 | 35 | 27.5 | 12 | 20 | 35 | 18 | 12 | M8 | 1.0 | 5.5 | 4 | 6 | M5×16 | φ4×10 | 95.4 | CAD | 请求报价 |
| NLSCN-05-N | 50 | 43 | 35.5 | 12 | 20 | 35 | 18 | 12 | M8 | 1.0 | 5.5 | 4 | 6 | M5×16 | φ4×10 | 110.1 | CAD | 请求报价 |
| NLSCN-06-N | 50 | 45 | 37.5 | 12 | 20 | 35 | 18 | 12 | M8 | 1.0 | 5.5 | 4 | 6 | M5×16 | φ4×10 | 113.2 | CAD | 请求报价 |
| NLSCN-07-N | 50 | 40 | 32.5 | 16 | 20 | 35 | 18 | 16 | M8 | 1.0 | 6.6 | 4 | 6 | M6×20 | φ4×10 | 152.3 | CAD | 请求报价 |
| NLSCN-08-N | 50 | 48 | 40.5 | 16 | 20 | 35 | 18 | 16 | M8 | 1.0 | 6.6 | 4 | 6 | M6×20 | φ4×10 | 172 | CAD | 请求报价 |
| NLSCN-09-N | 50 | 51 | 43.5 | 16 | 20 | 35 | 18 | 16 | M8 | 1.0 | 6.6 | 4 | 6 | M6×20 | φ4×10 | 180.1 | CAD | 请求报价 |
| NLSCN-10-N | 65 | 57 | 49.5 | 16 | 24 | 45 | 20 | 16 | M8 | 1.0 | 9 | 5 | 8 | M8×20 | φ5×12 | 246.6 | CAD | 请求报价 |
| NLSCN-11-N | 65 | 63 | 55.5 | 16 | 24 | 45 | 20 | 16 | M8 | 1.0 | 9 | 5 | 8 | M8×20 | φ5×12 | 264.5 | CAD | 请求报价 |
材质、表面处理
| NLSCN-N | |
|---|---|
| 主体 | SS400 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
| 定位销 | SUS303 |
特点
- 已加工螺孔（细牙）、定位销安装孔的直线导轨用止动块。
- 和细牙螺纹止动螺栓＊1组合，便于螺纹旋入量的微调。
- 通过定位销，便于主体的定位。
- 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
- 所有产品均附带安装用内六角圆柱头螺栓和定位销。
＊1： 不附带止动螺栓。请另行准备。
用途
滑台的位置调整滑台的防脱落及防掉落
紧急停止时的挡块

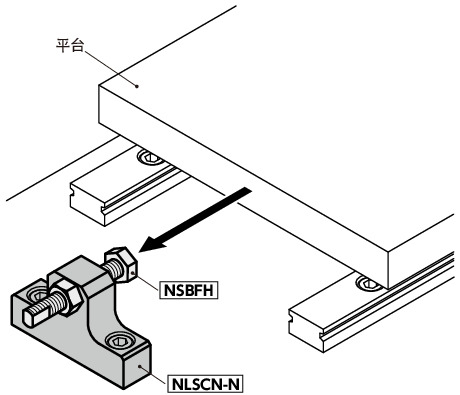

使用例
请在受力的相反侧使用锁定螺母。
