直线导轨用止动块 - 底座固定 - 不锈钢制 - 带聚氨酯

Stoppers for Linear Guides, Base Mounting, Stainless Steel, with Urethane

NLSCUS

符号RoHS指令

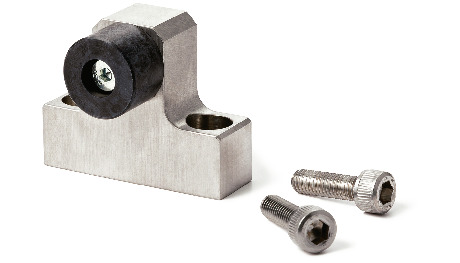

NLSCUS直线导轨用止动块 - 底座固定 - 不锈钢制 - 带聚氨酯

形状図

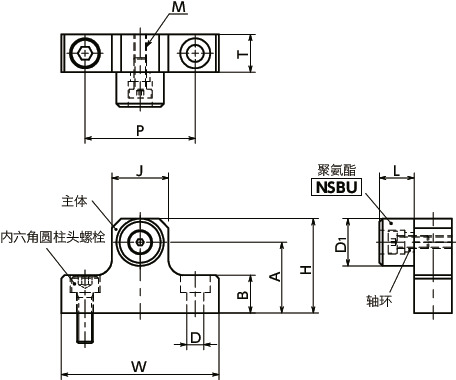

NLSCUS直线导轨用止动块 - 底座固定 - 不锈钢制 - 带聚氨酯寸法図

＊：　请根据安装面到平台顶部的距离确认A尺寸、并进行选择。

尺寸・CAD

选择

A
所有
22.5
30.5
35.5
35
30
41
44.5
50.5
M（粗牙）
螺纹公称直径
所有
M4
M5

单位 : mm

型号 W H A B J P T M（粗牙）
螺纹公称直径		 螺距 D D1 L 内六角圆柱头螺栓 质量
(g)		 CAD下载 请求报价
NLSCUS-01 50 30 22.5 12 18 35 12 M4 0.7 5.5 15 11 M5×16 89.2 CAD 请求报价
NLSCUS-02 50 38 30.5 12 18 35 12 M4 0.7 5.5 15 11 M5×16 103.1 CAD 请求报价
NLSCUS-03 50 43 35.5 12 18 35 12 M4 0.7 5.5 15 11 M5×16 111.4 CAD 请求报价
NLSCUS-04 50 45 35 12 20 35 12 M5 0.8 5.5 20 13 M5×16 124.2 CAD 请求报价
NLSCUS-05 50 40 30 16 20 35 16 M5 0.8 6.6 20 13 M6×20 164.6 CAD 请求报价
NLSCUS-06 50 51 41 16 20 35 16 M5 0.8 6.6 20 13 M6×20 192.3 CAD 请求报价
NLSCUS-07 65 57 44.5 16 24 45 16 M5 0.8 9 25 13 M8×20 260 CAD 请求报价
NLSCUS-08 65 63 50.5 16 24 45 16 M5 0.8 9 25 13 M8×20 278.9 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

NLSCUS
主体 SUS304
内六角圆柱头螺栓 SUSXM7
聚氨酯
NSBU		 聚氨酯 聚氨酯（黑）
肖氏硬度A90
内六角短头螺栓 S45C
三价铬酸盐处理
轴环 SUS304

特点

  • 装入聚氨酯NSBU的直线导轨用止动块。
  • 聚氨酯可缓和金属之间的冲击音。
  • 不锈钢制。适用于需要具有耐腐蚀性的环境。
  • 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
  • 所有产品均附带安装用内六角圆柱头螺栓。

用途

缓和金属之间的冲击音
滑台的防脱落及防掉落
紧急停止时的挡块

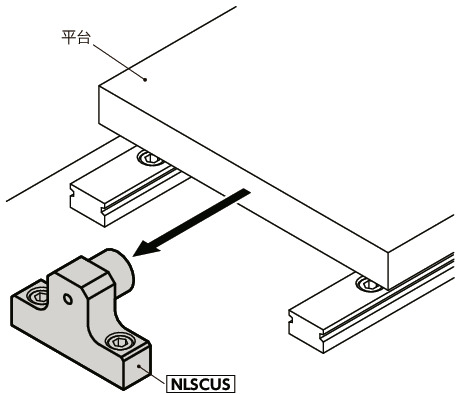

使用例

NLSCUS直线导轨用止动块 - 底座固定 - 不锈钢制 - 带聚氨酯


相关产品

备有更换用的聚氨酯NSBU。NSBU
