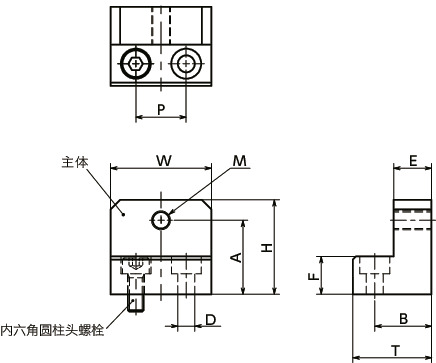

形状図
＊： 请根据安装面到平台顶部的距离确认A尺寸、并进行选择。
尺寸・CAD
单位 : mm
| 型号 | W | H | A | B | E | F | P | T | M（细牙） 螺纹公称直径 |
螺距 | D | 内六角圆柱头螺栓 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NLSDN-01 | 32 | 30 | 23.5 | 18 | 12 | 12 | 16 | 25 | M6 | 0.75 | 5.5 | M5×12 | 124.4 | CAD | 请求报价 |
| NLSDN-02 | 32 | 38 | 31.5 | 18 | 12 | 12 | 16 | 25 | M6 | 0.75 | 5.5 | M5×12 | 148.7 | CAD | 请求报价 |
| NLSDN-03 | 32 | 43 | 35.5 | 18 | 12 | 12 | 16 | 25 | M6 | 0.75 | 5.5 | M5×12 | 162.7 | CAD | 请求报价 |
| NLSDN-04 | 32 | 35 | 27.5 | 18 | 12 | 12 | 16 | 25 | M8 | 1.0 | 5.5 | M5×12 | 137.5 | CAD | 请求报价 |
| NLSDN-05 | 32 | 43 | 35.5 | 18 | 12 | 12 | 16 | 25 | M8 | 1.0 | 5.5 | M5×12 | 161.3 | CAD | 请求报价 |
| NLSDN-06 | 32 | 45 | 37.5 | 18 | 12 | 12 | 16 | 25 | M8 | 1.0 | 5.5 | M5×12 | 167.2 | CAD | 请求报价 |
| NLSDN-07 | 32 | 40 | 32.5 | 23 | 12 | 12 | 18 | 32 | M8 | 1.0 | 6.6 | M6×12 | 173 | CAD | 请求报价 |
| NLSDN-08 | 32 | 50 | 40.5 | 23 | 12 | 12 | 18 | 32 | M8 | 1.0 | 6.6 | M6×12 | 203.3 | CAD | 请求报价 |
| NLSDN-09 | 32 | 50 | 43.5 | 23 | 12 | 12 | 18 | 32 | M8 | 1.0 | 6.6 | M6×12 | 202.7 | CAD | 请求报价 |
| NLSDN-10 | 38 | 57 | 49.5 | 28 | 16 | 16 | 20 | 38 | M8 | 1.0 | 9 | M8×16 | 364.8 | CAD | 请求报价 |
| NLSDN-11 | 45 | 63 | 55.5 | 31 | 16 | 16 | 25 | 45 | M8 | 1.0 | 9 | M8×16 | 506.6 | CAD | 请求报价 |
材质、表面处理
| NLSDN | |
|---|---|
| 主体 | SS400 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
特点
- 已加工螺孔（细牙）的直线导轨用止动块。
- 和细牙螺纹止动螺栓＊1组合，便于螺纹旋入量的微调。
- 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
- 所有产品均附带安装用内六角圆柱头螺栓。
＊1： 不附带止动螺栓。请另行准备。
用途
滑台的位置调整滑台的防脱落及防掉落
紧急停止时的挡块

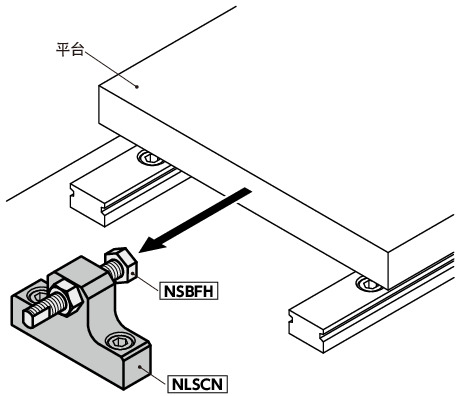

使用例
使用NLSCN的示例
请在受力的相反侧使用锁定螺母。
