  • 直线导轨用止动块

直线导轨用止动块 - 底座固定 - 钢制

Stoppers for Linear Guides, Base Mounting, Steel

NLSE

符号RoHS指令

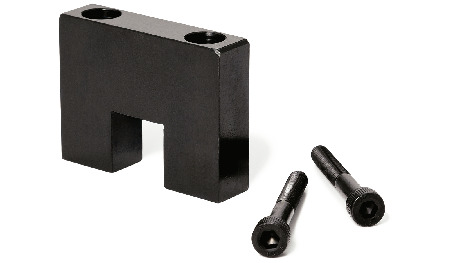

NLSE直线导轨用止动块 - 底座固定 - 钢制

形状図

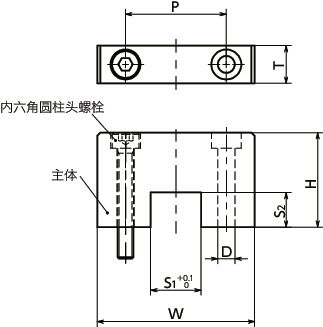

NLSE直线导轨用止动块 - 底座固定 - 钢制寸法図

＊：　请根据安装面到平台顶部的距离确认H尺寸、并进行选择。

尺寸・CAD

选择

W
所有
50
65
75
H
所有
30
38
43
35
45
40
50
57
65

单位 : mm

型号 W H S1 S2 P T D 内六角圆柱头螺栓 质量
(g)		 CAD下载 请求报价
NLSE-01 50 30 16 11 32 12 5.5 M5×35 121.6 CAD 请求报价
NLSE-02 50 38 16 16 32 12 5.5 M5×40 149.7 CAD 请求报价
NLSE-03 50 43 16 16 32 12 5.5 M5×45 172.6 CAD 请求报价
NLSE-04 50 35 21 12 32 12 5.5 M5×40 138.2 CAD 请求报价
NLSE-05 50 43 21 17 32 12 5.5 M5×45 164 CAD 请求报价
NLSE-06 50 45 21 19 32 12 5.5 M5×50 169.3 CAD 请求报价
NLSE-07 50 40 24 16 36 16 6.6 M6×45 196.4 CAD 请求报价
NLSE-08 50 50 24 23 36 16 6.6 M6×55 236.6 CAD 请求报价
NLSE-09 65 57 29 27 45 16 9 M8×60 350.3 CAD 请求报价
NLSE-10 75 65 35 30 55 16 9 M8×70 462.5 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

NLSE
主体 SS400
四氧化三铁保护膜（黑）
内六角圆柱头螺栓 SCM435
四氧化三铁保护膜（黑）

特点

  • 门型的直线导轨用止动块。可从轨道上部安装。
  • 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
  • 所有产品均附带安装用内六角圆柱头螺栓。

用途

滑台的防脱落及防掉落
紧急停止时的挡块

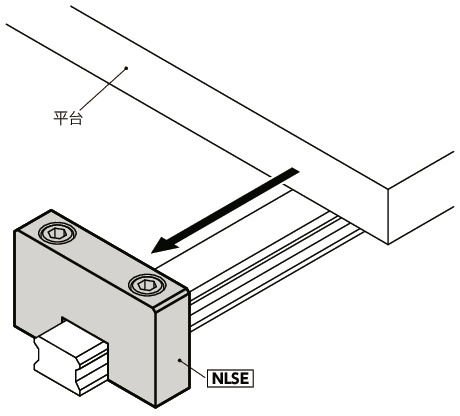

使用例
