形状図
＊： 请根据安装面到平台顶部的距离确认A尺寸、并进行选择。
尺寸・CAD
单位 : mm
| 型号 | W | H | A | S1 | S2 | P | T | M（细牙） 螺纹公称直径 |
螺距 | D | 内六角圆柱头螺栓 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NLSENS-01 | 50 | 30 | 23.5 | 16 | 11 | 32 | 12 | M6 | 0.75 | 5.5 | M5×35 | 118.2 | CAD | 请求报价 |
| NLSENS-02 | 50 | 38 | 31.5 | 16 | 16 | 32 | 12 | M6 | 0.75 | 5.5 | M5×40 | 150.4 | CAD | 请求报价 |
| NLSENS-03 | 50 | 43 | 35.5 | 16 | 16 | 32 | 12 | M6 | 0.75 | 5.5 | M5×45 | 170.8 | CAD | 请求报价 |
| NLSENS-04 | 50 | 35 | 27.5 | 21 | 12 | 32 | 12 | M8 | 1.0 | 5.5 | M5×40 | 131.7 | CAD | 请求报价 |
| NLSENS-05 | 50 | 43 | 35.5 | 21 | 17 | 32 | 12 | M8 | 1.0 | 5.5 | M5×45 | 159.1 | CAD | 请求报价 |
| NLSENS-06 | 50 | 45 | 37.5 | 21 | 19 | 32 | 12 | M8 | 1.0 | 5.5 | M5×50 | 165 | CAD | 请求报价 |
| NLSENS-07 | 50 | 40 | 32.5 | 24 | 16 | 36 | 16 | M8 | 1.0 | 6.6 | M6×45 | 189.7 | CAD | 请求报价 |
| NLSENS-08 | 50 | 50 | 40.5 | 24 | 23 | 36 | 16 | M8 | 1.0 | 6.6 | M6×55 | 229 | CAD | 请求报价 |
| NLSENS-09 | 50 | 50 | 43.5 | 24 | 23 | 36 | 16 | M8 | 1.0 | 6.6 | M6×55 | 230.8 | CAD | 请求报价 |
| NLSENS-10 | 65 | 57 | 49.5 | 29 | 27 | 45 | 16 | M8 | 1.0 | 9 | M8×60 | 344.2 | CAD | 请求报价 |
| NLSENS-11 | 75 | 65 | 55.5 | 35 | 30 | 55 | 16 | M8 | 1.0 | 9 | M8×70 | 453.9 | CAD | 请求报价 |
材质、表面处理
| NLSENS | |
|---|---|
| 主体 | SUS304 |
| 内六角圆柱头螺栓 | SUSXM7 |
特点

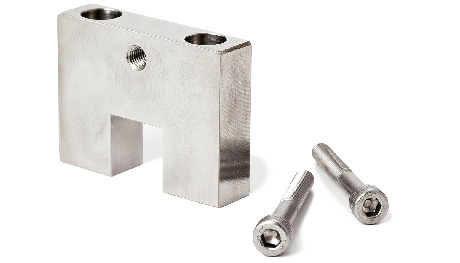

- 已加工螺孔（细牙）的门型直线导轨用止动块。可从轨道上部安装。
- 和细牙螺纹止动螺栓＊1组合，便于螺纹旋入量的微调。
- 不锈钢制。适用于需要具有耐腐蚀性的环境。
- 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
- 所有产品均附带安装用内六角圆柱头螺栓。
＊1： 不附带止动螺栓。请另行准备。
用途
滑台的位置调整滑台的防脱落及防掉落
紧急停止时的挡块
使用例
请在受力的相反侧使用锁定螺母。
