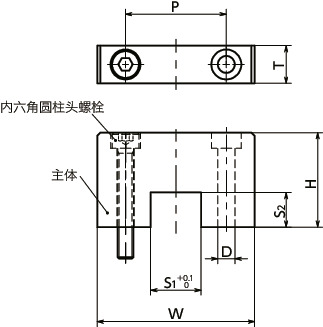

形状図
＊： 请根据安装面到平台顶部的距离确认H尺寸、并进行选择。
尺寸・CAD
单位 : mm
| 型号 | W | H | S1 | S2 | P | T | D | 内六角圆柱头螺栓 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NLSES-01 | 50 | 30 | 16 | 11 | 32 | 12 | 5.5 | M5×35 | 122 | CAD | 请求报价 |
| NLSES-02 | 50 | 38 | 16 | 16 | 32 | 12 | 5.5 | M5×40 | 149 | CAD | 请求报价 |
| NLSES-03 | 50 | 43 | 16 | 16 | 32 | 12 | 5.5 | M5×45 | 172.6 | CAD | 请求报价 |
| NLSES-04 | 50 | 35 | 21 | 12 | 32 | 12 | 5.5 | M5×40 | 137.8 | CAD | 请求报价 |
| NLSES-05 | 50 | 43 | 21 | 17 | 32 | 12 | 5.5 | M5×45 | 163.5 | CAD | 请求报价 |
| NLSES-06 | 50 | 45 | 21 | 19 | 32 | 12 | 5.5 | M5×50 | 169.7 | CAD | 请求报价 |
| NLSES-07 | 50 | 40 | 24 | 16 | 36 | 16 | 6.6 | M6×45 | 196.3 | CAD | 请求报价 |
| NLSES-08 | 50 | 50 | 24 | 23 | 36 | 16 | 6.6 | M6×55 | 235.8 | CAD | 请求报价 |
| NLSES-09 | 65 | 57 | 29 | 27 | 45 | 16 | 9 | M8×60 | 348.9 | CAD | 请求报价 |
| NLSES-10 | 75 | 65 | 35 | 30 | 55 | 16 | 9 | M8×70 | 463.5 | CAD | 请求报价 |
材质、表面处理
| NLSES | |
|---|---|
| 主体 | SUS304 |
| 内六角圆柱头螺栓 | SUSXM7 |
特点
- 门型的直线导轨用止动块。可从轨道上部安装。
- 不锈钢制。适用于需要具有耐腐蚀性的环境。
- 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。
- 所有产品均附带安装用内六角圆柱头螺栓。
用途
滑台的防脱落及防掉落紧急停止时的挡块
使用例
