Nabeya Bi-tech

  • 直线导轨用止动块

直线导轨用止动块 - 轨道安装 - 不锈钢制

Stoppers for Linear Guides, Rail Mounting, Stainless Steel

NLSKS

符号RoHS指令

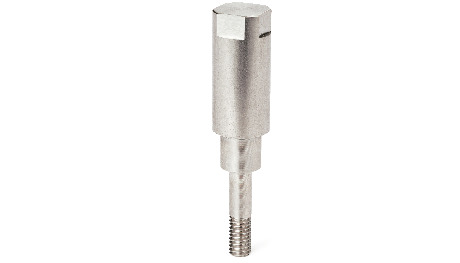

NLSKS直线导轨用止动块 - 轨道安装 - 不锈钢制

形状図

NLSKS直线导轨用止动块 - 轨道安装 - 不锈钢制寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8

单位 : mm

型号 L L1 L2 L3 A M（粗牙）
螺纹公称直径		 螺距 D D1 质量
(g)		 CAD下载 请求报价
NLSKS-01 33 17.5 5.5 6 6 M3 0.5 8 5.8 9.3 CAD 请求报价
NLSKS-02 41 22.5 5.5 6 6 M3 0.5 8 5.8 10.8 CAD 请求报价
NLSKS-03 45 22 6.3 8 8 M4 0.7 10 7.3 17.7 CAD 请求报价
NLSKS-04 48 25 6.3 8 8 M4 0.7 10 7.3 19.5 CAD 请求报价
NLSKS-05 41 21 9 9 10 M5 0.8 12 9.3 25.4 CAD 请求报价
NLSKS-06 50 24 9.5 10 10 M5 0.8 12 9.3 29.1 CAD 请求报价
NLSKS-07 49 23 10 11 13 M6 1 15 10.8 41.9 CAD 请求报价
NLSKS-08 57 28 10 11 13 M6 1 15 10.8 50.2 CAD 请求报价
NLSKS-09 60 27 10 11 13 M6 1 15 10.8 49.5 CAD 请求报价
NLSKS-10 66 32 10 11 13 M6 1 15 10.8 56.4 CAD 请求报价
NLSKS-11 70 30 13 14 17 M8 1.25 19 13.8 92.4 CAD 请求报价
NLSKS-12 75 33 13 14 17 M8 1.25 19 13.8 99.6 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

NLSKS
主体 SUS304

特点

  • 可直接安装到导轨的直线导轨用止动块。不需要加工安装孔
  • 还可固定导轨。
  • 不锈钢制。适用于需要具有耐腐蚀性的环境。
  • 对应轨道尺寸为15mm、20mm、25mm、30mm、35mm。

用途

滑台的防脱落及防掉落
紧急停止时的挡块
导轨的固定

使用例

NLSKS直线导轨用止动块 - 轨道安装 - 不锈钢制
