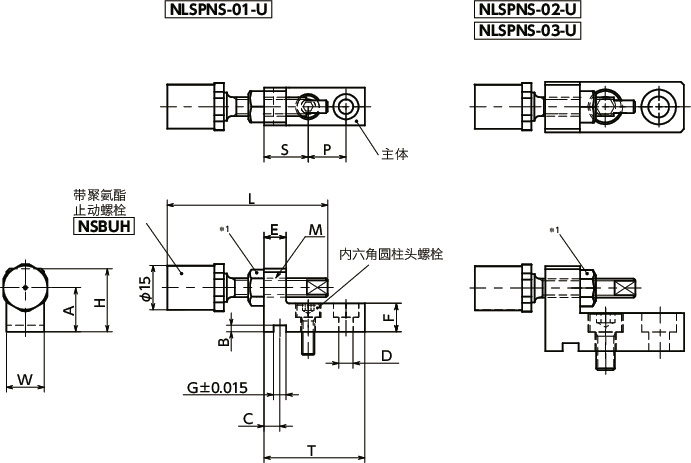

形状図
＊1： 请在受力的相反侧使用锁定螺母。
仅NLSPNS-01-U为了避免与主体干涉，请在受力侧安装锁定螺母。
尺寸・CAD
单位 : mm
| 型号 | W | H | A | B | E | F | G | C | S | P | T | M（细牙） 螺纹公称直径 |
螺距 | D | L | 内六角圆柱头螺栓 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NLSPNS-01-U | 12 | 20 | 14 | 2 | 7 | 9 | 4 | 5 | 14 | 12 | 32 | M6 | 0.75 | 4.5 | 58 | M4×12 | 50.8 | CAD | 请求报价 |
| NLSPNS-02-U | 14 | 23 | 16 | 2 | 8 | 10 | 4 | 5 | 16 | 15 | 38 | M6 | 0.75 | 5.5 | 58 | M5×12 | 68.4 | CAD | 请求报价 |
| NLSPNS-03-U | 16 | 27 | 20 | 2.5 | 11 | 12 | 5 | 8 | 19 | 17 | 44 | M6 | 0.75 | 6.6 | 58 | M6×12 | 100.2 | CAD | 请求报价 |
材质、表面处理
| NLSPNS-U | ||
|---|---|---|
| 主体 | SCS13 | |
| 内六角圆柱头螺栓 | SUSXM7 | |
| 带聚氨酯止动螺栓 NSBUH |
聚氨酯 NSBUH-U |
聚氨酯（黑） 肖氏硬度A90 |
| 止动螺栓 | S45C 无电解镀镍 |
|
| 锁定螺母 | SUS304 | |
特点

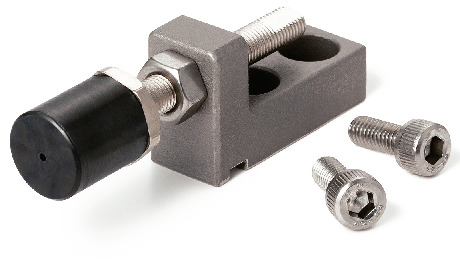

- 装入带聚氨酯止动螺栓NSBUH的紧凑型直线导轨用止动块。可节省设备与装置的空间或用于空间有限的部位。
- 聚氨酯可缓和金属之间的冲击音。
- 止动螺栓为便于微调旋入量的细牙螺纹型。
- 不锈钢制。适用于需要具有耐腐蚀性的环境。
- 所有产品均附带安装用内六角圆柱头螺栓。
用途
缓和金属之间的冲击音滑台的位置调整
滑台的防脱落及防掉落
紧急停止时的挡块

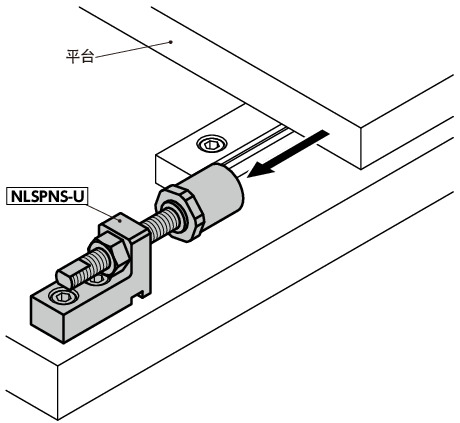

使用例
请在受力的相反侧使用锁定螺母。
仅NLSPNS-01-U为了避免与主体干涉，请在受力侧安装锁定螺母。
