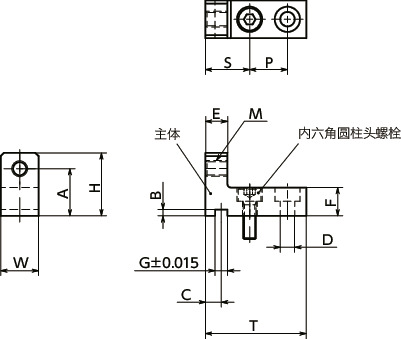

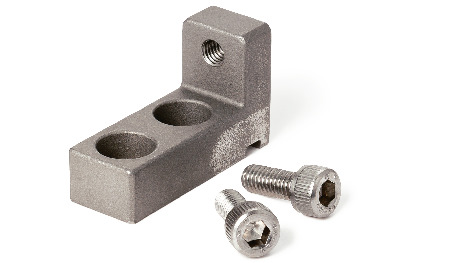

形状図
尺寸・CAD
单位 : mm
| 型号 | W | H | A | B | E | F | G | C | S | P | T | M（粗牙） 螺纹公称直径 |
螺距 | D | 内六角圆柱头螺栓 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NLSPS-01 | 12 | 20 | 15 | 2 | 7 | 9 | 4 | 5 | 14 | 12 | 32 | M5 | 0.8 | 4.5 | M4×12 | 32.1 | CAD | 请求报价 |
| NLSPS-02 | 14 | 23 | 18 | 2 | 8 | 10 | 4 | 5 | 16 | 15 | 38 | M5 | 0.8 | 5.5 | M5×12 | 50.1 | CAD | 请求报价 |
| NLSPS-03 | 16 | 27 | 19.5 | 2.5 | 11 | 12 | 5 | 8 | 19 | 17 | 44 | M8 | 1.25 | 6.6 | M6×12 | 79.79 | CAD | 请求报价 |
材质、表面处理
| NLSPS | |
|---|---|
| 主体 | SCS13 |
| 内六角圆柱头螺栓 | SUSXM7 |
特点
- 紧凑型直线导轨用止动块。可节省设备与装置的空间或用于空间有限的部位。
- 不锈钢制。适用于需要具有耐腐蚀性的环境。
- 所有产品均附带安装用内六角圆柱头螺栓。
用途
滑台的防脱落及防掉落紧急停止时的挡块

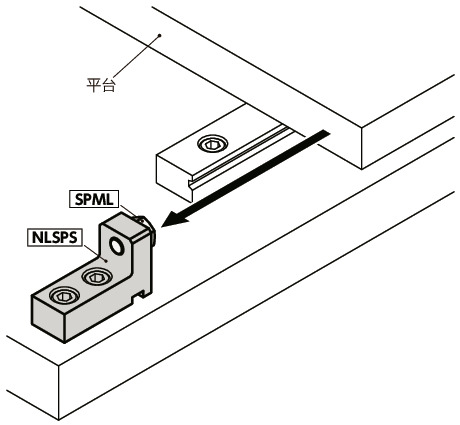

使用例
