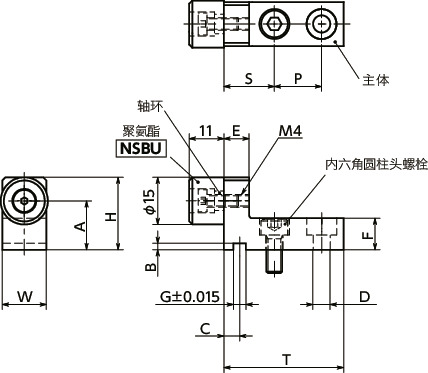

形状図
尺寸・CAD
单位 : mm
| 型号 | W | H | A | B | E | F | G | C | S | P | T | D | 内六角圆柱头螺栓 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NLSPU-01 | 14 | 23 | 15.5 | 2 | 8 | 10 | 4 | 5 | 16 | 15 | 38 | 5.5 | M5×12 | 55.9 | CAD | 请求报价 |
| NLSPU-02 | 16 | 27 | 19.5 | 2.5 | 11 | 12 | 5 | 8 | 19 | 17 | 44 | 6.6 | M6×12 | 87.1 | CAD | 请求报价 |
材质、表面处理
| NLSPU | ||
|---|---|---|
| 主体 | S25C 四氧化三铁保护膜（黑） |
|
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
|
| 聚氨酯 NSBU |
聚氨酯 | 聚氨酯（黑） 肖氏硬度A90 |
| 内六角短头螺栓 | S45C 三价铬酸盐处理 |
|
| 轴环 | SUS304 | |
特点

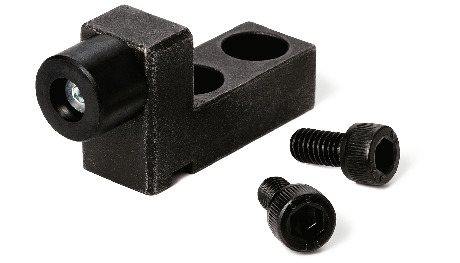

- 装入带聚氨酯NSBU的紧凑型直线导轨用止动块。可节省设备与装置的空间或用于空间有限的部位。
- 聚氨酯可缓和金属之间的冲击音。
- 所有产品均附带安装用内六角圆柱头螺栓。
用途
缓和金属之间的冲击音滑台的防脱落及防掉落
紧急停止时的挡块

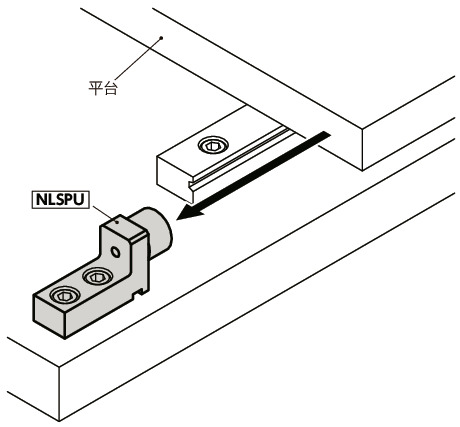

使用例
