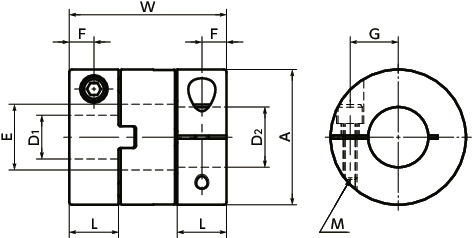

形状図
尺寸・CAD
单位 : mm
| 型号 | A | L | W | E | F | G | M | 螺丝紧固扭矩 （N・m） |
标准轴孔径 D1-D2 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MOR-12C | 12 | 6.2 | 19 | 5.2 | 3.1 | 4 | M2 | 0.5 | - | CAD | 请求报价 |
| MOR-15C | 15 | 7 | 21.2 | 8.2 | 3.5 | 5 | M2.5 | 1 | - | CAD | 请求报价 |
| MOR-17C | 17 | 7.3 | 24.5 | 8.2 | 3.7 | 6 | M2.5 | 1 | - | CAD | 请求报价 |
| MOR-20C | 20 | 8.8 | 27.6 | 12.2 | 4.4 | 7.5 | M3 | 1.5 | - | CAD | 请求报价 |
| MOR-26C | 26 | 9.7 | 30.4 | 14.2 | 4.9 | 9.5 | M3 | 1.5 | - | CAD | 请求报价 |
| MOR-30C | 30 | 10 | 32.6 | 16.2 | 5 | 11.1 | M4 | 2.5 | - | CAD | 请求报价 |
| MOR-34C | 34 | 11.1 | 34 | 16.2 | 5.6 | 12.6 | M4 | 2.5 | - | CAD | 请求报价 |
| MOR-38C | 38 | 12.1 | 40.1 | 20.3 | 6 | 14.2 | M5 | 4 | - | CAD | 请求报价 |
| MOR-45C | 45 | 13.8 | 46 | 22.3 | 6.9 | 16 | M5 | 4 | - | CAD | 请求报价 |
| MOR-55C | 55 | 18.7 | 57 | 26.5 | 9.4 | 20 | M6 | 8 | - | CAD | 请求报价 |
| MOR-68C | 68 | 24 | 77 | 38.5 | 12 | 26 | M8 | 16 | - | CAD | 请求报价 |
| 型号 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最大扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
容许偏心 （mm） |
容许偏角 （°） |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|
| MOR-12C | 5 | 1 | 2 | 52000 | 6.6×10-8 | 60 | 1 | 3 | 3 |
| MOR-15C | 6 | 1.6 | 3.2 | 42000 | 1.7×10-7 | 80 | 1 | 3 | 5 |
| MOR-17C | 6.35 | 2.2 | 4.4 | 37000 | 3.8×10-7 | 120 | 1.2 | 3 | 9 |
| MOR-20C | 10 | 3.2 | 6.4 | 31000 | 8.0×10-7 | 120 | 1.2 | 3 | 13 |
| MOR-26C | 14 | 6 | 12 | 24000 | 2.5×10-6 | 300 | 1.5 | 3 | 24 |
| MOR-30C | 14 | 15 | 30 | 21000 | 5.3×10-6 | 530 | 2 | 3 | 39 |
| MOR-34C | 16 | 16 | 32 | 18000 | 8.6×10-6 | 1000 | 2.5 | 3 | 50 |
| MOR-38C | 20 | 28 | 56 | 16000 | 1.5×10-5 | 1500 | 2.5 | 3 | 67 |
| MOR-45C | 20 | 30 | 60 | 14000 | 3.2×10-5 | 2400 | 3 | 3 | 110 |
| MOR-55C | 25 | 45 | 90 | 11000 | 1.0×10-4 | 4100 | 4 | 3 | 230 |
| MOR-68C | 35 | 80 | 160 | 9000 | 3.3×10-4 | 6400 | 4.5 | 3 | 440 |
＊1： 无负荷变动，并且向某一方向旋转时的值。负荷变动大，或进行正反运转时，请在选择尺寸时留出余裕。当环境温度高于30℃时，请依据下表的温度修正系数调整额定扭矩和最大扭矩。MOR-C的可使用温度为-20℃～80℃。
根据轴孔径尺寸的不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。⇒可传递摩擦力矩
＊2： 最大轴孔径时的值。| 型号 | 标准轴孔径 D1-D2 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 30 | 35 | |
| MOR-12C | ● | ● | ● | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| MOR-15C | - | ● | ● | ● | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| MOR-17C | - | - | ● | ● | ● | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| MOR-20C | - | - | ● | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - | - | - | - |
| MOR-26C | - | - | - | ● | ● | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| MOR-30C | - | - | - | - | - | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| MOR-34C | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | - | - | - | - | - | - | - | - |
| MOR-38C | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | - | - | - | - | - |
| MOR-45C | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | - | ● | - | - | - | - | - |
| MOR-55C | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● | - | - | - |
| MOR-68C | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | ● | ● | ● |
●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。
●也承接1个轴套是定位螺丝固定型，另1个轴套是夹紧型等组合的订货。
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整
环境温度、温度修正系数
| 环境温度 | 温度修正系数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
| 60℃～80℃ | 0.55 |
可传递摩擦力矩
如下表所示，夹紧型MOR-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。单位 : N・m
| 型号 | 轴孔径 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 8 | 9.525 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 35 | |
| MOR-12C | 0.8 | 1.9 | 2.4 | ||||||||||||||||
| MOR-15C | 2.3 | 3.5 | 4.8 | ||||||||||||||||
| MOR-17C | 2.7 | 3.6 | 4 | ||||||||||||||||
| MOR-20C | 3.7 | 4.2 | 4.3 | 5.7 | 6.1 | ||||||||||||||
| MOR-26C | 4 | 6.4 | 9.3 | 11 | |||||||||||||||
| MOR-30C | 7.5 | 13 | 13 | 17 | 20 | ||||||||||||||
| MOR-34C | 16 | 18 | 23 | 30 | |||||||||||||||
| MOR-38C | 19 | 20 | 24 | 30 | 34 | 37 | 38 | ||||||||||||
| MOR-45C | 34 | 41 | 42 | 44 | 48 | ||||||||||||||
| MOR-55C | 73 | 75 | 88 | ||||||||||||||||
| MOR-68C | 100 | 100 | 100 | 100 | 110 | 110 | |||||||||||||
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为MOR-C尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。
材质、表面处理
| MOR-C | |
|---|---|
| 轴套 | A2017 阳极氧化处理 |
| 间隔体 | 聚缩醛 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
特点
- 适用马达
| MOR | |
|---|---|
| 伺服马达 | - |
| 步进马达 | - |
| 通用马达 | ◎ |
- 特性
| MOR | |
|---|---|
| 高扭矩 | ◎ |
| 容许误差调整 | ◎ |
| 偏心反作用力小 | ◎ |
| 电绝缘性 | ◎ |
| 可使用温度 | -20℃～80℃ |

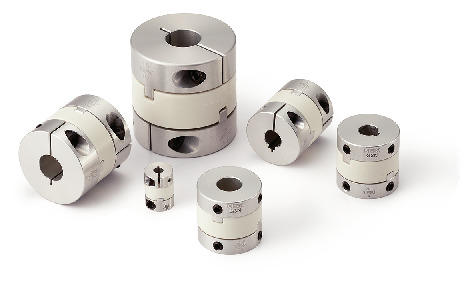

- 十字滑块型挠性联轴器。
- 通过轴套与间隔体的滑移，允许有较大偏心、偏角存在。
- 因误差调整量而产生的偏心反作用力变小，减轻了轴的负担。
- 构造简单，组装方便。
用途
阴极溅镀装置/零件进料器/缝纫机/娱乐器材选型

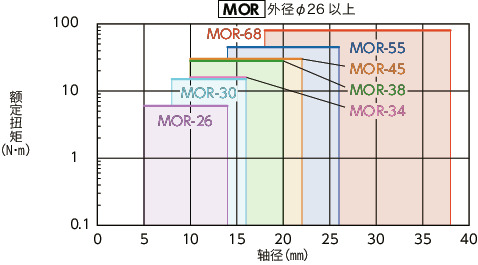

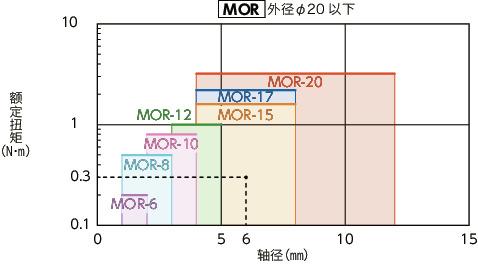

根据轴径、额定扭矩选型
轴径和额定扭矩交差区域为选型规格。
选型示例

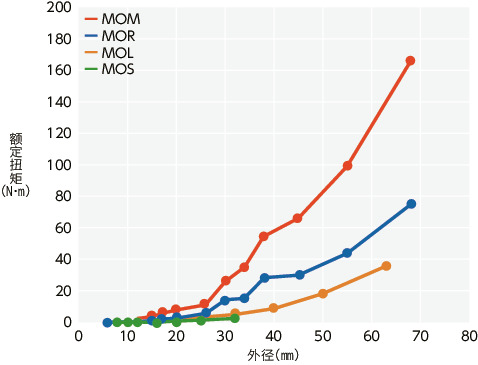

选型条件为轴径φ6、负荷扭矩0.3N・m时，选型规格为MOR-15。常用扭矩的比较
隔片（聚缩醛）的耐药品性
| 影响 | |
|---|---|
| 耐候性 | 略微变色 |
| 耐弱酸性 | 基本可耐弱酸 |
| 耐强酸性 | 不耐强酸 |
| 耐弱碱性 | 基本可耐弱酸 |
| 耐强碱性 | 基本可耐弱酸 |
| 耐有机溶剂性 | 有抵抗性 |
隔片（聚缩醛）的物性
| 试验方法 | 单位 | 聚缩醛 | |
|---|---|---|---|
| 密度 | ISO 1183 | g/cm3 | 1.36 |
| 吸水率 （23℃、浸渍24hr） |
ISO 62 | ％ | 0.7 |
| 拉伸强度 | ISO 527-1、2 | N/mm2 | 52 |
| 抗弯强度 | ISO 178 | N/mm2 | 72 |
| 摆锤冲击强度 （带切口） |
ISO 179/1eA | kJ/m2 | 5.9 |
| 载荷挠度温度 （1.8MPa） |
ISO 75-1、2 | ℃ | 85 |
| 绝缘击穿强度 （3mmt） |
IEC 60243-1 | kV/mm | 20 |
| 体积电阻率 | IEC 60093 | Ω・cm | 1×1014 |
| 燃烧性 | UL94 | - | HB |

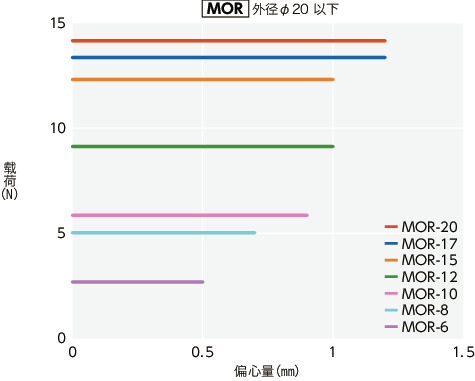

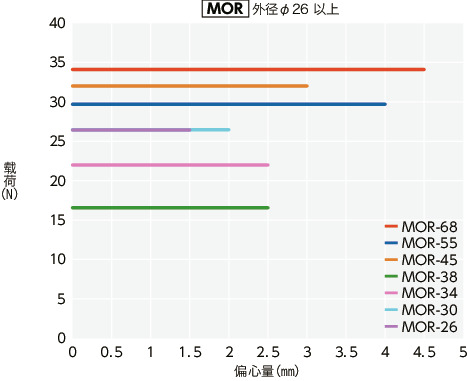

偏心反作用力
轴套与间隔体的初始滑移负载值。磨合运动后，滑移负载变小，通过调整误差降低轴负载，减轻轴等的负担。

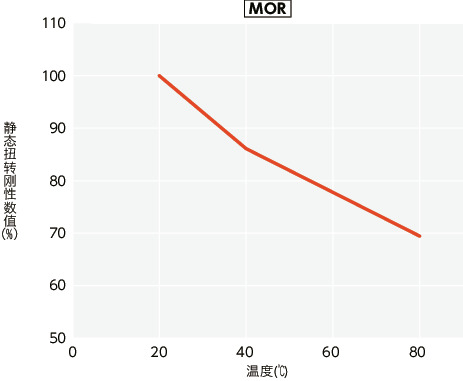

温度引起的静态扭转刚性数值的变化
以在20℃时的静态扭转刚性数值为100％时的值。使用温度范围内的静态扭转刚性变化情况如图表所示。
使用时，请注意响应性的下降。
