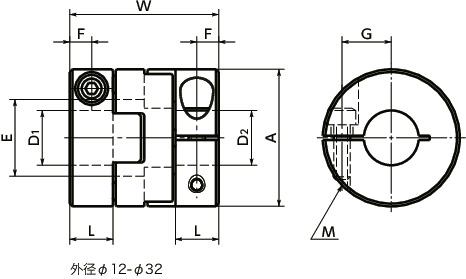

形状図
尺寸・CAD
单位 : mm
| 型号 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最大扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
容许偏心 （mm） |
容许偏角 （°） |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|
| MOS-12C | 5 | 0.2 | 0.4 | 52000 | 7.1×10-8 | 9 | 0.6 | 2 | 3 |
| MOS-16C | 6 | 0.4 | 0.8 | 39000 | 3.0×10-7 | 30 | 1 | 2 | 8 |
| MOS-20C | 8 | 0.7 | 1.4 | 31000 | 7.4×10-7 | 47 | 1.3 | 2 | 13 |
| MOS-25C | 10 | 1.2 | 2.4 | 25000 | 2.2×10-6 | 85 | 1.5 | 2 | 24 |
| MOS-32C | 14 | 2.8 | 5.6 | 19000 | 7.3×10-6 | 190 | 2 | 2 | 48 |
＊1： 无负荷变动，并且向某一方向旋转时的值。负荷变动大，或进行正反运转时，请在选择尺寸时留出余裕。当环境温度高于30℃时，请依据下表的温度修正系数调整额定扭矩和最大扭矩。MOS-C的可使用温度为-20℃～80℃。详情请参考选型步骤。
＊2： 最大轴孔径时的值。
| 型号 | 标准轴孔径 D1-D2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | 10 | 11 | 12 | 14 | |
| MOS-12C | ● | ● | ● | - | - | - | - | - | - | - | - |
| MOS-16C | ● | ● | ● | ● | - | - | - | - | - | - | - |
| MOS-20C | - | - | ● | ● | ● | ● | ● | - | - | - | - |
| MOS-25C | - | - | - | - | ● | ● | ● | ● | - | - | - |
| MOS-32C | - | - | - | - | ● | - | ● | ● | ● | ● | ● |
●所有产品均附带内六角止动螺丝（MOS）或内六角螺栓（MOS-C）。
●MOS-8的轴孔径公差为H8。
●适用轴径的推荐尺寸公差为h6及h7。
●可对轴孔和键槽进行追加工。请使用追加工服务。
●轴插入联轴器中的量请参阅安装与维护说明。⇒偏差调整
环境温度、温度修正系数
| 环境温度 | 温度修正系数 |
|---|---|
| -20℃～30℃ | 1.00 |
| 30℃～40℃ | 0.80 |
| 40℃～60℃ | 0.70 |
| 60℃～80℃ | 0.55 |
构造

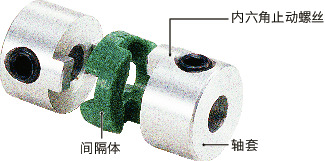

定位螺丝固定型
MOL外径φ16-φ32MOLMOL-C

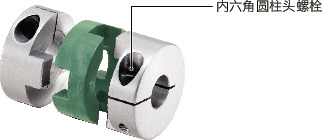

夹紧型
MOL-C外径φ16-φ32MOLMOL-C
材质、表面处理
| MOS-C | |
|---|---|
| 轴套 | A2017 阳极氧化处理 |
| 间隔体 | 聚缩醛 |
| 内六角止动螺丝 | SCM435 四氧化三铁保护膜（黑） |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
特点
- 适用马达
| MOL | MOS | |
|---|---|---|
| 伺服马达 | - | - |
| 步进马达 | - | - |
| 通用马达 | ◎ | ◎ |
- 特性
| MOL | MOS | |
|---|---|---|
| 容许误差调整 | ◎ | ◎ |
| 电绝缘性 | ◎ | ◎ |
| 可使用温度 | -20℃～80℃ | -20℃～80℃ |

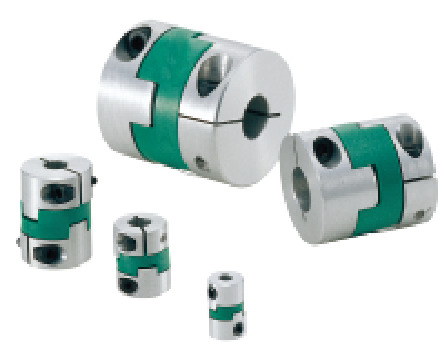

- 十字滑块型挠性联轴器。
- 通过轴套与间隔体的滑移，允许有较大偏心、偏角存在。
- 因误差调整量而产生的轴载荷变小，减轻了轴的负担。
- 具有电绝缘性。
- 备有标准型MOL与短巧型MOS。
用途

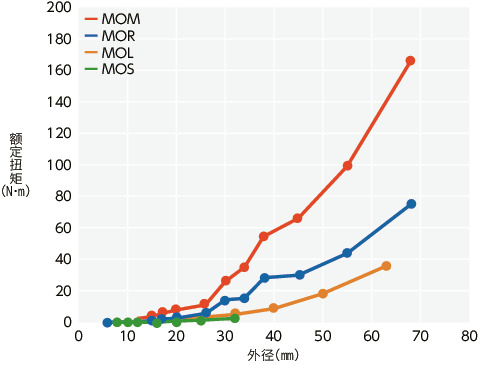

零件进料器/传送设备常用扭矩的比较
