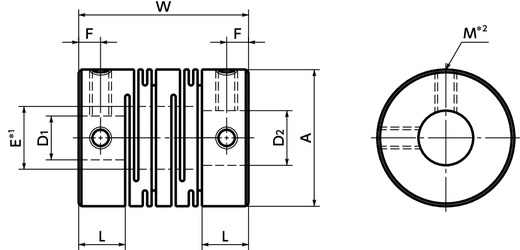

形状図
＊1： E＝D2（D2＜6）
E＝D2+0.5（D2≥6）
＊2： 轴孔径为φ4以下时，附带1个止动螺丝。| 型号 | 可传递摩擦力矩 | 最大轴孔径 （mm） |
额定扭矩 （N・m）＊1 |
最高转速 （min-1） |
惯性 力矩 （kg・m2）＊2 |
静态 扭转刚性 （N・m/rad） |
容许偏心 （mm） |
容许偏角 （°） |
容许 轴向偏差 (mm) |
质量 （g）＊2 |
|---|---|---|---|---|---|---|---|---|---|---|
| MSTS-16-6.35-8 | - | 8 | 0.5 | 39000 | 8.4×10-7 | 85 | 0.1 | 2 | ±0.3 | 21 |
＊1： 无需根据负荷变化修正额定扭矩。详情请参考选型步骤。
＊2： 最大轴孔径时的值。
特点

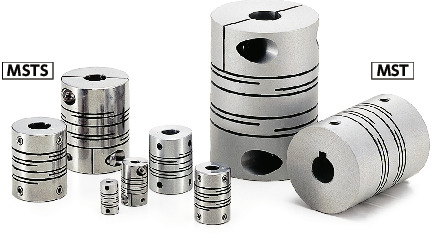

- 在圆柱材料上开槽、完全一体构造的金属弹簧联轴器。
- 开槽成型的板簧容许有偏心、偏角、轴向间隙。
- 有铝合金制、全不锈钢制2种类型。
- 外径φ8-φ63，产品规格丰富。
- 特性
| MST | MSTS | |
|---|---|---|
| 零背隙 | ◎ | ◎ |
| 高扭矩 | ○ | ○ |
| 高扭转刚性 | ○ | ○ |
| 容许误差调整 | ○ | ○ |
| 耐腐蚀性（全不锈钢） | - | ◎ |
- 适用马达
| MST | MSTS | |
|---|---|---|
| 伺服马达 | ● | ● |
| 步进马达 | ◎ | ◎ |
| 通用马达 | ● | ● |
材质、表面处理
| MSTS | |
|---|---|
| 主体 | SUS303 |
| 内六角 止动螺丝 |
SUSXM7 |
| 内六角 螺栓 |
SUSXM7 |
构造
MSTS-K全不锈钢制
定位螺丝固定型 + 键槽型MST-KMSTS-K
MST-K铝合金制
外径φ12-φ32
夹紧型MST-CMSTS-C
MST-C铝合金制MSTS-C全不锈钢制
外径φ40-φ63
定位螺丝固定型MSTMSTS
MST铝合金制MSTS全不锈钢制
用途
搬运装置/XY轴滑台/零件进料器选型
选型示例
选型条件为轴径φ10、负荷扭矩1.5N・m时，MSTMSTS的选型规格为MST-25MSTS-25。

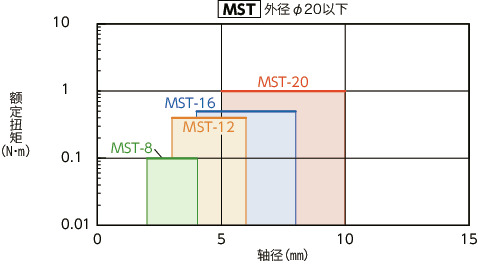

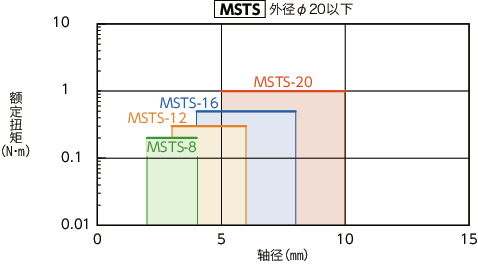

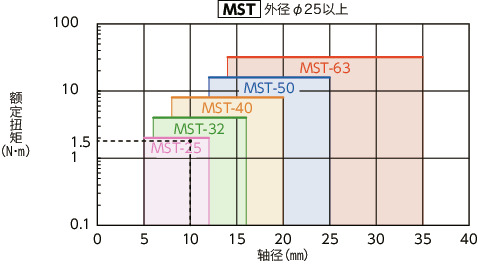

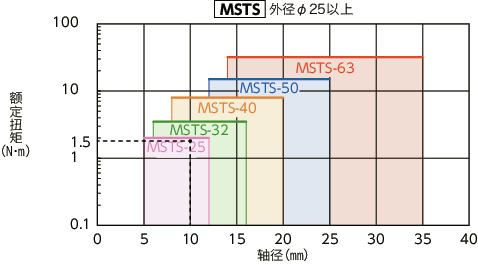

根据轴径、额定扭矩选型

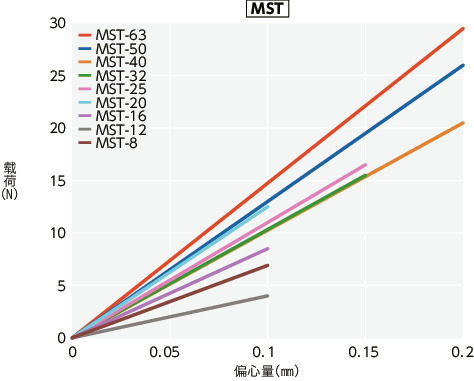

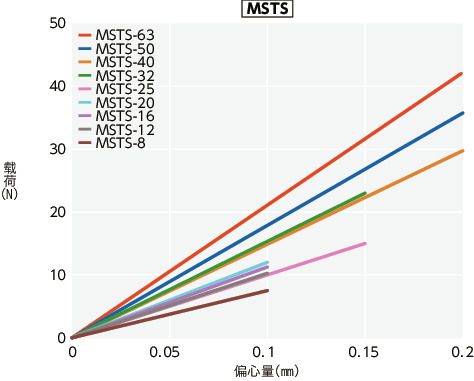

轴径和额定扭矩交差区域为选型规格。偏心反作用力

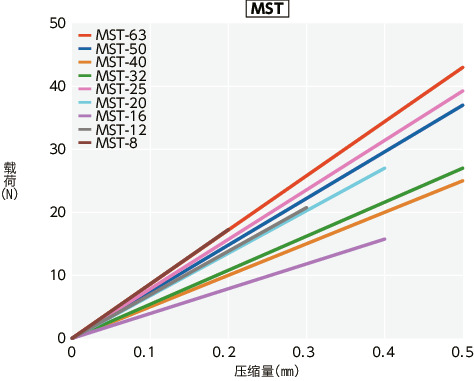

轴向反作用力

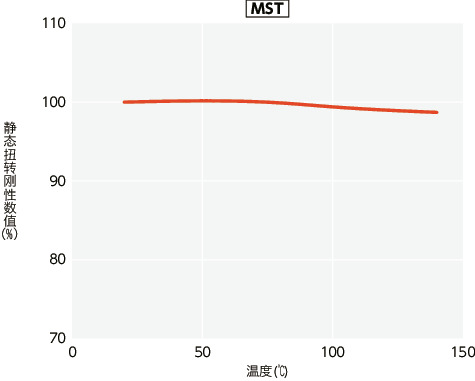

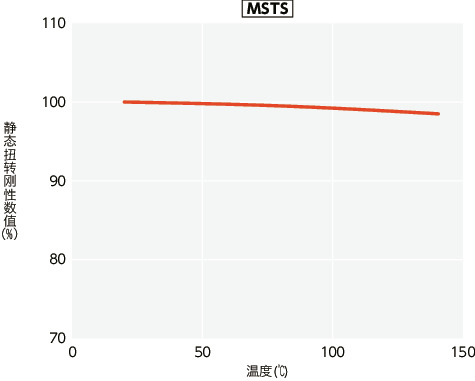

温度引起的静态扭转刚性数值的变化
以在20℃时的静态扭转刚性数值为100％时的值。MSTMSTS的静态扭转刚性数值很少因温度而产生变化，响应性变化极少。在高温下使用时，请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。
