减振盘

Damper Roll

MDR

安全注意事项术语说明安装与维护

符号RoHS指令

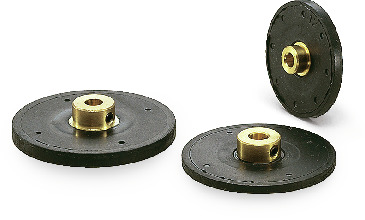

MDR减振盘

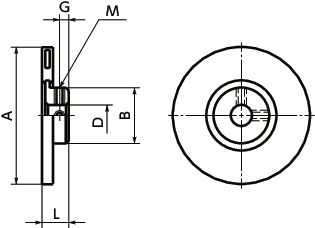

形状図

MDR减振盘寸法図

尺寸・CAD

单位 : mm

型号 A L B G M 标准轴孔径
D		 CAD下载
MDR-41 41 8 10 3 1-M3 -
MDR-52 52 9.5 15 3.5 2-M4 -
MDR-57 57 12 15 3.5 2-M4 -

型号 惯性
力矩
（kg・m2）＊1		 质量
（g）＊1
MDR-41 4.8×10-6 23
MDR-52 1.39×10-5 46
MDR-57 2.7×10-5 70

＊1：　最大轴孔径时的值。

型号 标准轴孔径　D
5 6 6.35 8
MDR-41 ● - - -
MDR-52 ● ● ● -
MDR-57 - ● ● ●

●所有产品均附带内六角止动螺丝。
●适用轴径的推荐尺寸公差为h6及h7。

材质、表面处理

MDR
轴套 C3604
膜片 NBR
轮缘 SPCC
内六角止动螺丝 SCM435
四氧化三铁保护膜（黑）

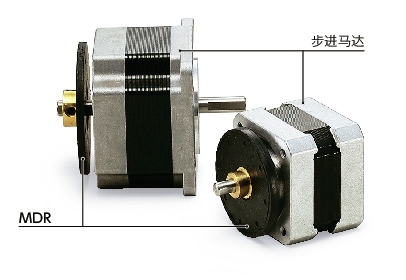

构造

MDR减振盘

MDR减振盘


特点

  • 降低步进马达共振区域的振动。
  • 可在高速域促进对步进马达脉冲速度进行跟踪，提高最高转速。
  • 可使用温度：-10℃～40℃
  • 轴孔成品。无需特别加工。

选型

请根据使用的步进马达转子的惯性力矩，以下表为基础选择适合的MDR型号。
型号 步进马达转子的转动惯量
MDR-41 5×10-6kg・m2以下
MDR-52 1.5×10-5kg・m2以下
MDR-57 2.5×10-5kg・m2以下
