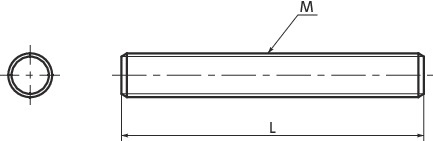

形状図
尺寸・CAD
单位 : mm
| 型号 | L | M（粗牙） 螺纹公称直径 |
螺距 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|
| SAD-M8-50-FT | 50 | M8 | 1.25 | 20 | CAD | 请求报价 |
| SAD-M8-60-FT | 60 | M8 | 1.25 | 27 | CAD | 请求报价 |
| SAD-M8-80-FT | 80 | M8 | 1.25 | 33 | CAD | 请求报价 |
| SAD-M8-100-FT | 100 | M8 | 1.25 | 40 | CAD | 请求报价 |
材质、表面处理
| SAD-FT钢制 | |
|---|---|
| 螺纹部 | SWRM6K 三价铬酸盐处理 |
特点
- 通过与手柄及旋钮等内螺纹产品组合，可用作长螺纹手柄或旋钮。
- 请使用柱销或厌氧性粘接剂来固定螺纹。
- 与手柄及旋钮组合后反复紧固时，建议使用柱销。

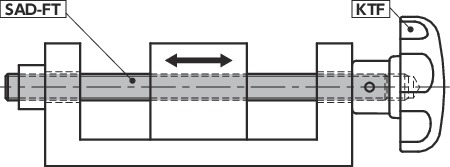

使用例
可与七角形旋钮组合，作为简易的螺纹进给机构使用。
