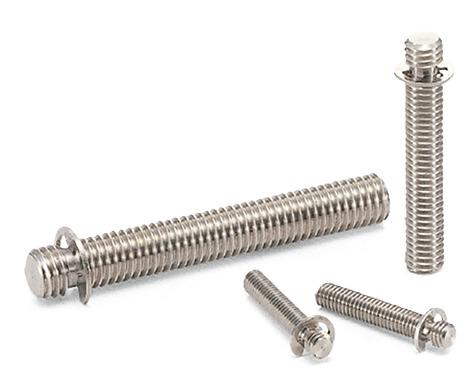

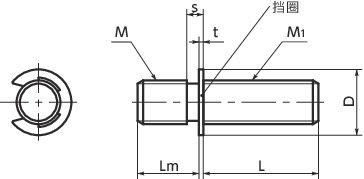

形状図
尺寸・CAD
单位 : mm
| 型号 | Lm | D | L | s | t | M（右螺纹） (粗牙) 螺纹公称直径 |
螺距 | M1(左螺纹) (粗牙) 螺纹公称直径 |
螺距 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SADS-M5-12-LC | 4.5 | 9 | 12 | 1.6 | 0.6 | M5 | 0.8 | M5 | 0.8 | 1.5 | CAD | 请求报价 |
| SADS-M5-16-LC | 4.5 | 9 | 16 | 1.6 | 0.6 | M5 | 0.8 | M5 | 0.8 | 2 | CAD | 请求报价 |
| SADS-M5-20-LC | 4.5 | 9 | 20 | 1.6 | 0.6 | M5 | 0.8 | M5 | 0.8 | 2.6 | CAD | 请求报价 |
| SADS-M5-25-LC | 4.5 | 9 | 25 | 1.6 | 0.6 | M5 | 0.8 | M5 | 0.8 | 3.3 | CAD | 请求报价 |
| SADS-M5-32-LC | 4.5 | 9 | 32 | 1.6 | 0.6 | M5 | 0.8 | M5 | 0.8 | 4.1 | CAD | 请求报价 |
| SADS-M5-40-LC | 4.5 | 9 | 40 | 1.6 | 0.6 | M5 | 0.8 | M5 | 0.8 | 5.1 | CAD | 请求报价 |
| SADS-M5-50-LC | 4.5 | 9 | 50 | 1.6 | 0.6 | M5 | 0.8 | M5 | 0.8 | 6.3 | CAD | 请求报价 |
材质、表面处理
| SADS-LC | |
|---|---|
| 螺纹部 | SUS303 |
| 挡圈 | 相当于SUS304 |
特点
- 通过与手柄及旋钮等内螺纹产品组合，可用作左螺纹手柄或旋钮。
- 请使用柱销或厌氧性粘接剂来固定螺纹。反复紧固时，建议使用柱销。
- 利用挡圈正确地确定螺纹长度。
使用例
与夹紧手柄组合。
