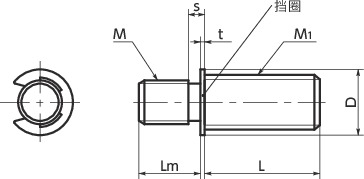

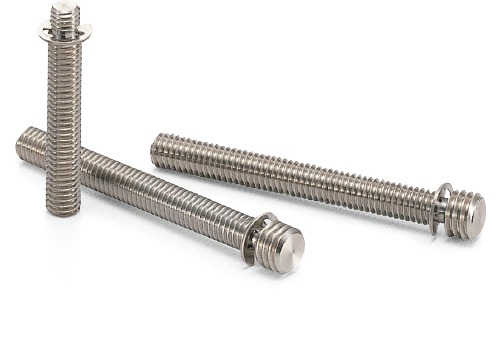

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | M1（粗牙） 螺纹公称直径 |
螺距 | Lm | D | L | s | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SADS-M4-M5-12-SD | M4 | 0.7 | M5 | 0.8 | 4.5 | 7 | 12 | 1.4 | 0.6 | 1.9 | CAD | 请求报价 |
| SADS-M4-M5-16-SD | M4 | 0.7 | M5 | 0.8 | 4.5 | 7 | 16 | 1.4 | 0.6 | 2.7 | CAD | 请求报价 |
| SADS-M4-M5-20-SD | M4 | 0.7 | M5 | 0.8 | 4.5 | 7 | 20 | 1.4 | 0.6 | 3.5 | CAD | 请求报价 |
| SADS-M4-M5-25-SD | M4 | 0.7 | M5 | 0.8 | 4.5 | 7 | 25 | 1.4 | 0.6 | 4.3 | CAD | 请求报价 |
| SADS-M4-M5-32-SD | M4 | 0.7 | M5 | 0.8 | 4.5 | 7 | 32 | 1.4 | 0.6 | 5.1 | CAD | 请求报价 |
| SADS-M4-M5-40-SD | M4 | 0.7 | M5 | 0.8 | 4.5 | 7 | 40 | 1.4 | 0.6 | 5.9 | CAD | 请求报价 |
| SADS-M4-M5-50-SD | M4 | 0.7 | M5 | 0.8 | 4.5 | 7 | 50 | 1.4 | 0.6 | 6.7 | CAD | 请求报价 |
材质、表面处理
| SADS-SD | |
|---|---|
| 螺纹部 | SUS303 |
| 挡圈 | 相当于SUS304 |
特点
- 通过与手柄及旋钮等内螺纹产品组合，可用作标准品中没有的特殊螺纹直径的手柄或旋钮。
- 请使用柱销或厌氧性粘接剂来固定螺纹。
- 与手柄及旋钮组合后反复紧固时，建议使用柱销。
- 利用挡圈正确地确定螺纹长度。
