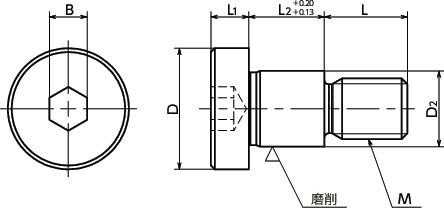

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | D2 | L2 | L | D | L1（约） | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SBHMS-M12-14-16 | M12 | 1.75 | 14-0.08～-0.05 | 16 | 16 | 22 | 8 | 8 | 51 | CAD | 请求报价 |
材质、表面处理
| SBHMS | |
|---|---|
| 主体 | 相当于SUS303 |

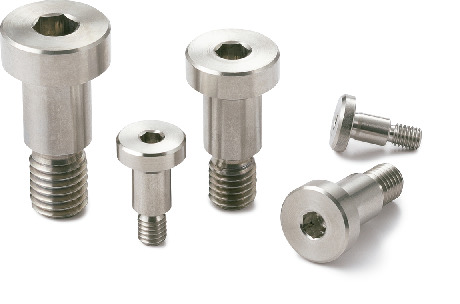

特点
- 适合定位、夹具固定等用途的精密螺栓。
- 不锈钢制，耐腐蚀性优良。
