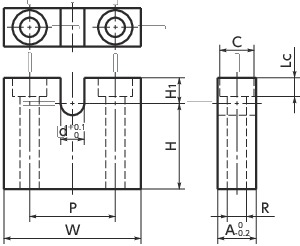

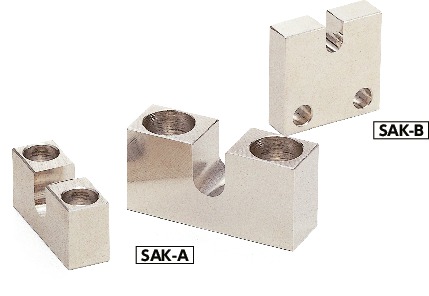

形状図
尺寸・CAD
单位 : mm
| 型号 | C | R | H | A | H1 | P | W | d | Lc | 公称直径 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SAK-6-10-A | 8 | 4.5 | 10 | 9 | 6 | 20 | 32 | 5.5 | 4.4 | 6 | 28 | CAD | 请求报价 |
| SAK-6-20-A | 8 | 4.5 | 20 | 9 | 6 | 20 | 32 | 5.5 | 4.4 | 6 | 44 | CAD | 请求报价 |
| SAK-6-30-A | 8 | 4.5 | 30 | 9 | 6 | 20 | 32 | 5.5 | 4.4 | 6 | 60 | CAD | 请求报价 |
| SAK-8-10-A | 9.5 | 5.5 | 10 | 12 | 8 | 26 | 38 | 7.5 | 5.4 | 8 | 49 | CAD | 请求报价 |
| SAK-8-20-A | 9.5 | 5.5 | 20 | 12 | 8 | 26 | 38 | 7.5 | 5.4 | 8 | 81 | CAD | 请求报价 |
| SAK-8-30-A | 9.5 | 5.5 | 30 | 12 | 8 | 26 | 38 | 7.5 | 5.4 | 8 | 113 | CAD | 请求报价 |
| SAK-10-15-A | 14 | 9 | 15 | 16 | 10 | 32 | 50 | 9.5 | 8.6 | 10 | 117 | CAD | 请求报价 |
| SAK-10-30-A | 14 | 9 | 30 | 16 | 10 | 32 | 50 | 9.5 | 8.6 | 10 | 200 | CAD | 请求报价 |
| SAK-12-15-A | 14 | 9 | 15 | 19 | 11 | 40 | 65 | 11.5 | 8.6 | 12 | 197 | CAD | 请求报价 |
| SAK-12-30-A | 14 | 9 | 30 | 19 | 11 | 40 | 65 | 11.5 | 8.6 | 12 | 329 | CAD | 请求报价 |
材质、表面处理
| SAK-A | |
|---|---|
| 主体 | SS400 镀镍 |
使用例

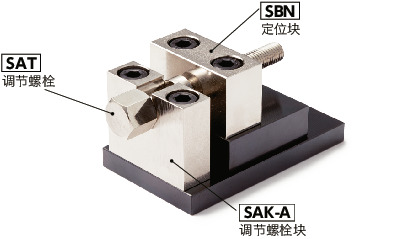

与调节螺栓组合，可以作为简易定位机构使用。
