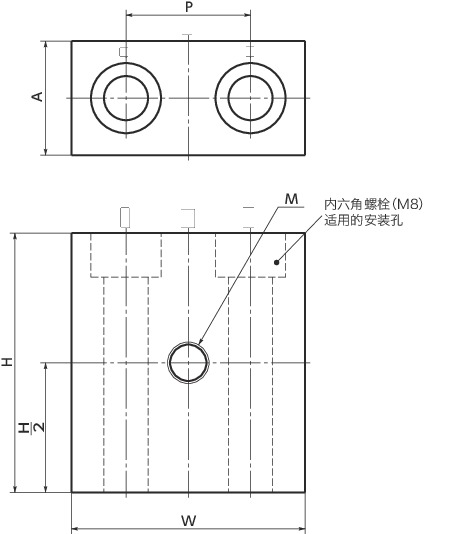

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | W | A | H | P | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SBN-6-30-A | M6 | 1 | 45 | 22 | 30 | 24 | 192 | CAD | 请求报价 |
| SBN-8-30-A | M8 | 1.25 | 45 | 22 | 30 | 24 | 172 | CAD | 请求报价 |
| SBN-10-30-A | M10 | 1.5 | 50 | 22 | 30 | 28 | 167 | CAD | 请求报价 |
| SBN-12-30-A | M12 | 1.75 | 50 | 22 | 30 | 28 | 134 | CAD | 请求报价 |
材质、表面处理
| SBN | |
|---|---|
| 主体 | SS400 镀镍 |
使用例
与调节螺栓、调节螺栓块组合。
