铝型材端面安装用托架

Mounting Bracket - Aluminum Frame End Surface Mounting

DAA

安全注意事项

符号RoHS指令

DAA铝框架端面安装用托架

形状図

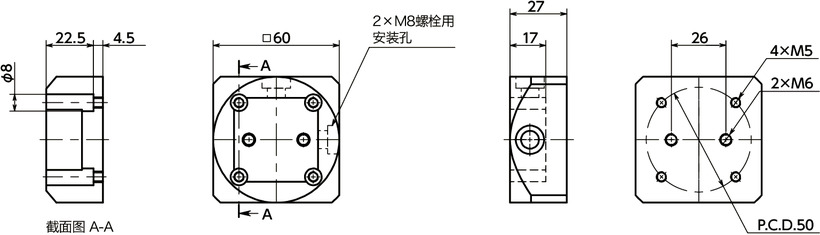

DAA铝框架端面安装用托架寸法図

尺寸・CAD

单位 : mm

型号 最大装载质量
（kg） 		质量
（g）		 CAD下载 请求报价
DAA-60-40 10 190 CAD 请求报价

●附带2根在铝型材端面上固定所使用的内六角短头螺栓（M8×16mm）。

材质、表面处理

DAA
主体 A6063
阳极氧化处理

特点

  • 将工件固定至□40铝型材端面所使用的零件。

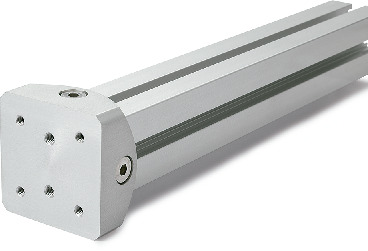

DAA铝型材端面安装用托架

  • 与角度铰链DFS-H（DFS-H）DFSN-H（DFSN-H）DKBR-H（DKBR-H）在组装尺寸上具有兼容性。可自由组合使用。

用途

机床/医疗机械/FPD制造装置/半导体生产设备/包装机械/食品机械

相关产品

备有可以组装的角度铰链。
夹紧手柄保持型DFS-HDFS-H
六角螺母保持型DFSN-HDFSN-H
旋转限制型DKBR-HDKBR-H

DAA铝框架端面安装用托架
