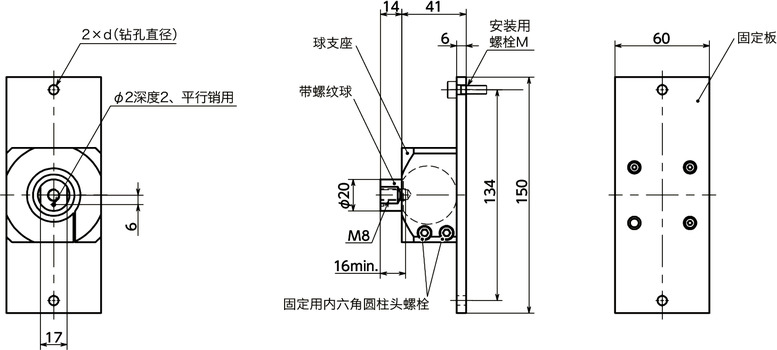

形状図
尺寸・CAD
单位 : mm
| 型号 | M＊1 | d | 紧固扭矩＊2 (N・m) |
固定用内六角螺栓的 参考用紧固扭矩 (N・m) |
带螺纹球的 保持扭矩＊3 (N・m) |
最大装载质量 （kg） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| DFKF-60-M8-AF-M4 | 4 | 5 | 12.5 | 3 | 10 | 10 | 850 | CAD | 请求报价 |
| DFKF-60-M8-AF-M5 | 5 | 6 | 12.5 | 3 | 10 | 10 | 850 | CAD | 请求报价 |
| DFKF-60-M8-AF-M6 | 6 | 7 | 12.5 | 3 | 10 | 10 | 850 | CAD | 请求报价 |
| DFKF-60-M8-AF-M8 | 8 | 9 | 12.5 | 3 | 10 | 10 | 850 | CAD | 请求报价 |
＊1： 不附带安装用螺栓。
＊2： 带螺纹球的螺纹部的紧固扭矩。
＊3： 保持扭矩是按照所示的紧固扭矩拧紧固定用内六角螺栓后的值。
●附带用于工件止转的不锈钢制平行销（Φ2×6）。
材质、表面处理
| DFKF-AF | |
|---|---|
| 球支座 | A6063 阳极氧化处理 |
| 带螺纹球 | S45C 三价铬酸盐处理 |
| 固定用内六角圆柱头螺栓 （M5×16mm） |
SCM435 四氧化三铁保护膜 |
| 固定板 | SS400 静电喷涂 |

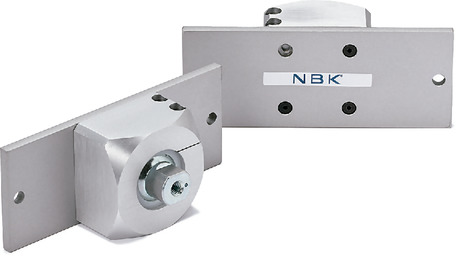

特点
- 使用球的定位零件。请用球前端的螺纹安装到工件上使用。
- 可将带螺纹球朝360°任意方向最大倾斜±15°。
- 通过紧固固定用内六角圆柱头螺栓，切实保持调整后的角度。
- 可以安装至铝型材和墙面面板、钣金等。
