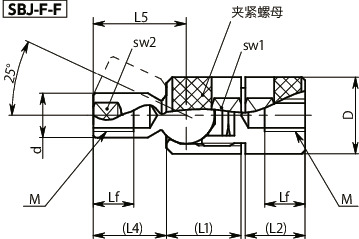

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | D | d | L1 | L2 | L4 | L5 | sw1 | sw2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBJ-M8-F-F | M8 | 1.25 | 10 | 19 | 11 | 18.5 | 15 | 18 | 23 | 17 | 9 | 67 | CAD | 请求报价 |
材质、表面处理
| SBJ | |
|---|---|
| 主体 | SUM22L 三价铬酸盐处理 |
特点
- 使用球的接头螺栓。
- 可将球侧螺丝朝360°任意方向最多倾斜±25°。
- 通过紧固夹紧螺母，可按所需角度进行固定。
| M（粗牙） | 参考紧固扭矩（N・m） |
|---|---|
| M6 | 15 |
| M8 | 20 |
| M10 | 35 |
| M12 | 45 |
- 在内置弹簧垫圈的作用下，旋松夹紧螺母时，可防止球侧螺丝突然动作。
-

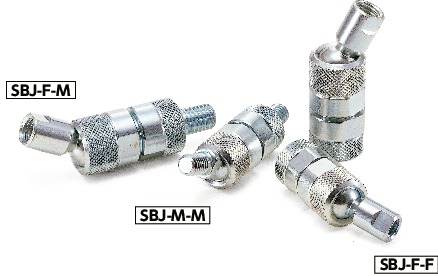

球侧和固定侧均可选择外螺纹或内螺纹。
SBJ-M-F----球侧外螺纹、固定侧内螺纹
SBJ-M-M----球侧外螺纹、固定侧外螺纹
SBJ-F-F----球侧内螺纹、固定侧内螺纹
SBJ-F-M----球侧内螺纹、固定侧外螺纹
