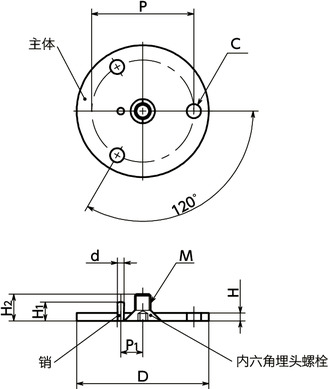

形状図
单位 : mm
材质、表面处理
| SBJP | |
|---|---|
| 主体 | SUS304 |
| 内六角埋头螺栓 | SUS304 |
| 销 | SUS304 |

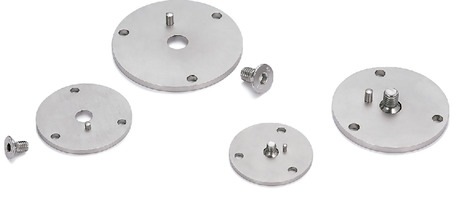

特点
- 球窝接头SBJL-MSBJL-FSBJS-MSBJS-F安装板。
- 可以将球窝接头从正面安装在设备、装置上。
- 主体顶面的销可防止球窝接头空转。
- 附带用于固定球窝接头的内六角埋头螺栓。
- 根据所使用的球窝接头，决定适用安装板的型号。详情请确认“组合”表。
组合
| 安装用垫片型号 | 适用球窝接头型号 | |||
|---|---|---|---|---|
| SBJL-M SBJL-M | SBJL-F SBJL-F | SBJS-M SBJS-M | SBJS-F SBJS-F | |
| SBJP-42 | SBJL-23-＊-M | SBJL-23-＊-F SBJL-23-＊-FL |
SBJS-23-＊-M | SBJS-23-＊-F SBJS-23-＊-FL |
| SBJP-49 | SBJL-31-＊-M | SBJL-31-＊-F SBJL-31-＊-FL |
SBJS-31-＊-M | SBJS-31-＊-F SBJS-31-＊-FL |
| SBJP-60 | SBJL-39-＊-M | SBJL-39-＊-F SBJL-39-＊-FL |
SBJS-39-＊-M | SBJS-39-＊-F SBJS-39-＊-FL |
| SBJP-70 | SBJL-49-＊-M | SBJL-49-＊-F SBJL-49-＊-FL |
SBJS-49-＊-M | SBJS-49-＊-F SBJS-49-＊-FL |
球窝接头SBJL-MSBJL-FSBJS-MSBJS-F的详情请参照各产品页。
