形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | ♯ 螺纹公称直径 |
Lf min. | h | M1（粗牙） 螺纹公称直径 |
螺距 | Lf1 min. | Db | d | d1 | H | h1 | h2 | P | sw | B | 止动螺丝的 推荐紧固扭矩（N・m）＊1 |
带螺纹球的 保持扭矩(N・m)＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBJS-39-M8-FL | 39 | M8 | 1.25 | - | 12 | 40.5 | M8 | 1.25 | 12 | 24 | 15 | 4.5 | 45 | 37.2 | 18.9 | 12 | 13 | 4 | 4 | 16 | 130 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
材质、表面处理
| SBJS-F | |
|---|---|
| 主体 | 铝合金 阳极氧化处理（黑） |
| 带螺纹球 | 铝合金 |
| 底座板 | 铝合金 |
| 止动螺丝 | SUS304 |
特点

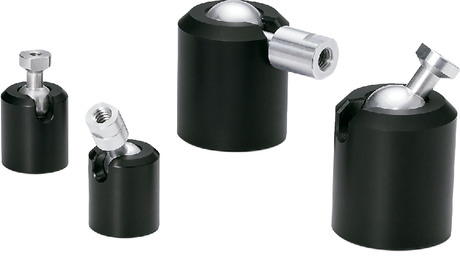

- 使用球的定位零件。适用于传感器、摄像头、照明、显示器等的角度调整、固定。
- 可将带螺纹球朝360°任意方向最大倾斜±30°，朝凹槽方向最大倾斜90°。
- 通过紧固止动螺丝，可将带螺纹球按所需角度进行固定。
单位 : N・m
| 型号 | 止动螺丝的 推荐紧固扭矩＊1 |
带螺纹球的 保持扭矩＊1 |
|---|---|---|
| SBJS-23 | 1.5 | 4.5 |
| SBJS-31 | 2.5 | 6.5 |
| SBJS-39 | 4 | 16 |
| SBJS-49 | 4 | 20 |
＊1： 表中数值仅供参考，并非保证值。
- 可根据型号的末尾符号选择带螺纹球的形状。
| 末尾符号 | 形状 |
|---|---|
| F | 短巧型 |
| FL | 加长型 |
- 底座板的底面部有用于止转销的孔。
- 从正面安装球窝接头SBJS-F时，请使用安装板SBJP。SBJP
使用注意事项
- 请勿以超过推荐紧固扭矩的值来紧固止动螺丝，否则可能会导致故障、破损。
- 请勿在球部涂抹润滑脂或油等润滑剂。否则会导致保持性能下降。
