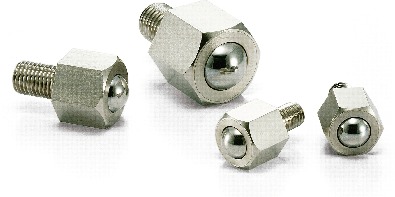

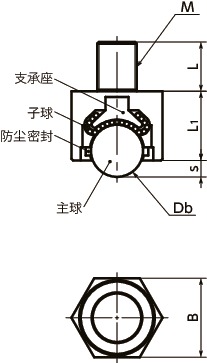

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | s | Db | B | 承受载荷（N） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BRDH-12 | M12 | 1.75 | 20 | 21 | 5 | 15.88 | 24 | 900 | 92 | CAD | 请求报价 |
| BRDH-16 | M16 | 2 | 25 | 25 | 6 | 19.05 | 30 | 1100 | 175 | CAD | 请求报价 |
| BRDH-20 | M20 | 2.5 | 30 | 34 | 8 | 25.4 | 38 | 1200 | 375 | CAD | 请求报价 |
特点
- 朝下、侧向均可使用。适用于搬运台车的脚轮等场合。
- 防尘密封防止灰尘或尘土进入内部。
- 主体、主球、子球为钢制品。耐久性优异。
材质、表面处理
| BRDH | |
|---|---|
| 主体 | S45C 无电解镀镍 |
| 主球 | SUJ2（硬度55HRC以上） |
| 子球 | SUJ2（硬度55HRC以上） |
| 支承座 | SCM415（硬度50HRC以上） |
| 防尘密封 | 毛毡 |
